Сайлентблок амортизатора ИЖ с втулкой VDK

Сайлентблок амортизатора ИЖ с втулкой VDK

Сайлентблок предназначен для восстановления шарнирного крепления амортизатора на мотоцикле ИЖ. Деталь устанавливается в проушину амортизатора и разделяет ее с крепежом упругой прослойкой. Такое соединение помогает смягчать удары, ограничивать передачу вибраций на раму и компенсировать небольшие перемещения, возникающие при работе подвески. Внутренняя втулка уже предусмотрена конструкцией, поэтому позиция подходит для ремонта изношенного посадочного соединения без подбора этой детали отдельно.

Назначение и конструкция

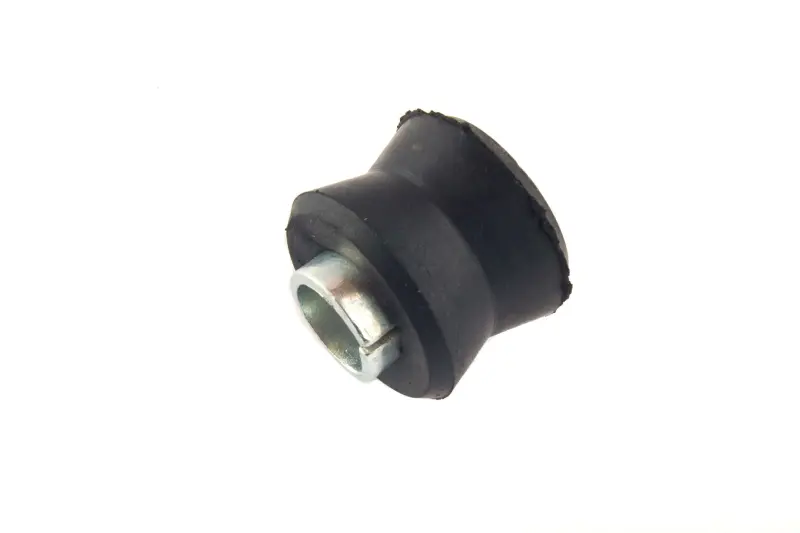

Сайлентблок состоит из черного упругого корпуса цилиндрической формы и внутренней металлической втулки. Выступающие края корпуса фиксируют положение детали в проушине и не дают ей свободно смещаться вдоль посадочного места. Втулка образует проход для крепежа и отделяет его от упругой части при затяжке. Такая компоновка применяется там, где амортизатор должен быть надежно закреплен, но жесткий контакт металлических деталей нежелателен из-за постоянных толчков и колебаний подвески.

Замена требуется, когда корпус старого сайлентблока растрескался, деформировался, отделился от втулки либо перестал плотно удерживаться в проушине. Дополнительными поводами для осмотра служат люфт в точке крепления, стук на неровностях и заметное смещение амортизатора относительно крепежа. Перед ремонтом необходимо проверить и саму проушину: новый сайлентблок не устранит люфт, если ее посадочная поверхность разбита, имеет сильную выработку или потеряла правильную форму.

Как подобрать сайлентблок

Позиция заявлена для амортизатора мотоцикла ИЖ, однако точные размеры и перечень модификаций не указаны. Поэтому подбор выполняют по снятой детали и фактическому посадочному месту. Сравнивать нужно не только общую форму, но и параметры, от которых зависит плотность установки и свободное прохождение крепежа.

• Наружный размер корпуса: должен соответствовать отверстию проушины, чтобы сайлентблок устанавливался плотно и не проворачивался при движении подвески.
• Длина посадочной части: сравнивается с шириной проушины; чрезмерный выступ или недостаточная длина могут помешать правильному расположению амортизатора.
• Внутренний проход втулки: проверяется по диаметру штатного крепежа без попытки расширить отверстие при установке.
• Форма краев: должна соответствовать снятой детали и не мешать соседним шайбам, кронштейну или свободному перемещению амортизатора.

Если на мотоцикле установлены нештатные амортизаторы, одного указания ИЖ недостаточно. У разных амортизаторов могут отличаться диаметр проушины, ее ширина и крепеж. В этом случае основным ориентиром служат размеры фактически установленного соединения. Старую деталь лучше извлекать без разрушения до сравнения, чтобы сохранить форму и посадочные параметры как образец.

Установка и проверка после ремонта

Перед демонтажем подвеску разгружают и надежно фиксируют мотоцикл. Посадочное место очищают от загрязнений и остатков старой детали, затем осматривают на наличие трещин, деформации и выраженной выработки. Сайлентблок устанавливают соосно, прикладывая усилие равномерно к его наружной части. Перекос, удары по внутренней втулке и продавливание острым инструментом способны повредить корпус еще до начала эксплуатации. Способ запрессовки и окончательную затяжку крепежа выбирают с учетом конструкции конкретного амортизатора и требований руководства по ремонту мотоцикла.

После сборки амортизатор должен сохранять правильное положение, а соединение — работать без бокового люфта, закусывания и контакта проушины с кронштейном. После первой поездки полезно повторно осмотреть место установки и проверить крепеж. Сайлентблок VDK с внутренней втулкой подходит для планового восстановления крепления амортизатора ИЖ, если его посадочные размеры совпадают со снятой деталью.
