Трос сцепления Lifan LF200-10B (NBF2) AMG-2

Трос сцепления Lifan LF200-10B (NBF2) AMG-2

Трос предназначен для механического управления сцеплением мотоцикла Lifan LF200-10B с двигателем NBF2. Он соединяет расположенный на руле рычаг с исполнительным механизмом сцепления: при нажатии внутренний трос перемещается в гибкой наружной оболочке и передает усилие на привод выключения сцепления. Исправная связь между рычагом и механизмом нужна для разъединения двигателя и коробки передач при переключении, трогании и остановке.

Конструкция и назначение

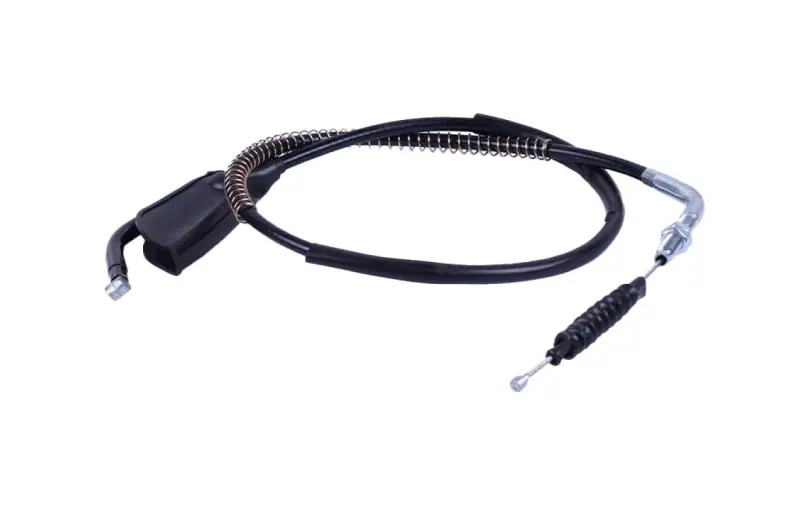

Деталь выполнена как гибкий трос в черной защитной оболочке. На концах предусмотрены металлические наконечники для соединения с рычагом и приводом сцепления, регулировочный участок, защитные пружинные участки и эластичный чехол возле выхода внутреннего троса. Такая компоновка позволяет проложить привод по штатной трассе мотоцикла и настроить свободный ход рычага после установки. Трос рассчитан именно на сочетание модели LF200-10B и двигателя NBF2; совпадение только объема двигателя или марки мотоцикла не подтверждает совместимость.

Что сверить перед заказом

При подборе сопоставьте полное обозначение мотоцикла и индекс двигателя. У одной серии могут применяться тросы с разной общей длиной, длиной оболочки, формой наконечников, положением регулировочной муфты и конфигурацией направляющих. Снимите старую деталь без изменения ее маршрута и сравните оба конца, тип посадки у рычага, крепление со стороны механизма сцепления, расположение упоров оболочки и характер изгибов. Если мотоцикл ранее ремонтировался или руль заменен, дополнительно проверьте, не была ли изменена штатная прокладка.

Когда трос требует замены

Поводом для замены становятся повреждение оболочки, распушенные или оборванные жилы, деформация наконечника, заедание при перемещении, тяжелый ход рычага либо отсутствие стабильной регулировки. Перед покупкой стоит убедиться, что причина неполадки находится именно в тросе: тугой рычаг также может быть связан с загрязнением его оси, неправильной прокладкой привода или неисправностью самого механизма сцепления. Новый трос не устраняет износ внутренних деталей сцепления, поэтому состояние привода оценивают в комплексе.

Рекомендации по установке

• Зафиксируйте маршрут старого троса и установите новый в тех же направляющих и держателях.
• Не допускайте резких перегибов, защемления оболочки и контакта с горячими либо подвижными деталями.
• Убедитесь, что наконечники полностью вошли в посадочные места, а упоры оболочки надежно установлены.
• Отрегулируйте свободный ход рычага по руководству конкретной модификации LF200-10B.
• После монтажа поверните руль в обе стороны и проверьте, что натяжение троса и работа сцепления не меняются.

После регулировки несколько раз плавно нажмите рычаг, проверьте его возврат и четкость включения и выключения сцепления на неподвижном мотоцикле. Затем выполните контрольную проверку креплений и настройки. Такой порядок помогает исключить неправильную посадку оболочки и получить предсказуемую работу ручного привода после ремонта.
