Тяга заднего тормоза для Viper VP-ZS200A AMG

Тяга заднего тормоза для Viper VP-ZS200A AMG

Тяга предназначена для механического привода заднего тормоза мотоцикла Viper VP-ZS200A. Она соединяет ножную педаль с рычагом тормозного механизма и передает создаваемое водителем усилие к заднему колесу. Деталь подходит для ремонта штатного привода, когда прежний стержень деформирован, поврежден коррозией, имеет изношенные места соединения либо больше не позволяет правильно отрегулировать ход педали.

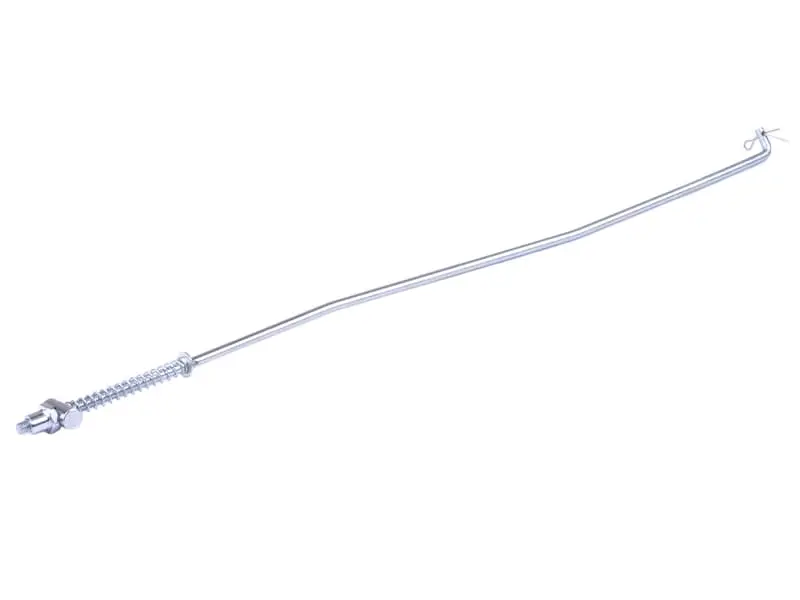

Основой конструкции служит стальной стержень длиной 470 мм. Диаметр резьбы составляет 5 мм. На одном конце выполнен загнутый соединительный участок с отверстием под фиксатор, на противоположной стороне расположен резьбовой участок с пружиной и регулировочной гайкой. Такая схема позволяет закрепить тягу между педалью и наружным рычагом заднего тормоза, а затем настроить свободный ход привода без изменения формы стержня.

Назначение и признаки необходимости замены

При нажатии на педаль тяга перемещается продольно и поворачивает рычаг тормозного механизма. Поэтому для нормальной работы важны не только целостность стержня, но и состояние резьбы, отверстия под фиксатор, гайки и сопряженных креплений. Погнутая деталь может проходить с перекосом и касаться соседних частей мотоцикла, поврежденная резьба затрудняет настройку, а увеличенное отверстие в соединении становится причиной лишнего люфта.

Осмотреть привод стоит при заметном увеличении свободного хода педали, нестабильном срабатывании заднего тормоза, заедании тяги или невозможности удержать выбранную регулировку. Перед заменой также проверяют педаль, ее ось, возвратную пружину, тормозной рычаг и отверстия креплений. Если люфт появился в сопряженной детали, установка новой тяги без устранения этого износа не восстановит правильную работу соединения.

Что сопоставить перед покупкой

• Модель мотоцикла: деталь предназначена для Viper VP-ZS200A; при подборе для другой модификации одного сходства внешнего вида недостаточно.
• Общую длину: заявленный размер тяги — 470 мм. Его следует сравнить с демонтированной деталью по одинаковым контрольным точкам.
• Резьбовую часть: диаметр резьбы составляет 5 мм; дополнительно сопоставляют длину резьбового участка и посадку штатной гайки.
• Форму окончаний: должны совпадать направление загиба, положение отверстия под фиксатор и способ соединения с тормозным рычагом.
• Траекторию установки: стержень должен располагаться по штатному маршруту без натяга, принудительного изгиба и контакта с рамой, маятником или другими подвижными частями.
• Регулировочный запас: после соединения с рычагом на резьбе должен оставаться достаточный диапазон для настройки педали и надежного положения гайки.

Монтаж и регулировка

Установку выполняют на устойчиво зафиксированном мотоцикле. Загнутый конец соединяют с предусмотренной точкой педали и устанавливают соответствующий фиксатор. Резьбовую сторону проводят к рычагу заднего тормоза по штатной траектории, сохраняя правильное положение пружины и регулировочной гайки. Тягу нельзя укорачивать, наращивать или подгонять изгибанием: несовпадение длины либо креплений указывает на неподходящее исполнение.

После сборки гайкой настраивают свободный ход педали в соответствии с требованиями руководства к конкретному мотоциклу. При отпущенной педали заднее колесо должно вращаться без постоянного подтормаживания, а рычаг — возвращаться в исходное положение. Затем проверяют наличие всех фиксаторов, отсутствие перекоса и свободное перемещение стержня. Первичную проверку проводят на неподвижной технике, после чего оценивают работу заднего тормоза на малой скорости. Повторный осмотр соединений после короткой поездки помогает убедиться, что регулировка сохранилась, гайка не сместилась, а тяга нигде не касается соседних деталей.
