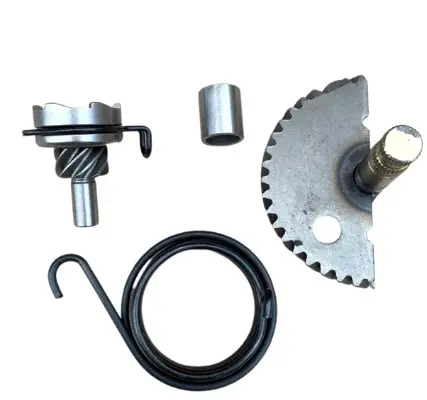

Сектор кикстартера BBC для 4T GY6 50, L=57 мм, с пружиной, втулкой и храповиком

Сектор кикстартера BBC для 4T GY6 50, L=57 мм

Комплект предназначен для ремонта ножного пускового механизма четырехтактного скутера семейства GY6 50. Сектор, который также называют полумесяцем, принимает движение от наружного рычага кикстартера и через зубчатое зацепление передает усилие на пусковые детали двигателя. Такой механизм позволяет запускать мотор нажатием на рычаг и особенно полезен, когда требуется восстановить штатный ножной запуск после износа или повреждения его внутренних деталей.

При нажатии на рычаг вал поворачивает зубчатый сектор, а храповый механизм обеспечивает зацепление в направлении запуска. После завершения хода пружина возвращает сектор и рычаг в исходное положение. Втулка служит опорой для установленного вала. Исправная совместная работа этих деталей важна для свободного хода рычага, уверенного зацепления зубьев и правильного возврата механизма без закусывания.

Состав комплекта

• зубчатый сектор-полумесяц с валом длиной 57 мм;
• возвратная пружина для возвращения кикстартера после нажатия;
• втулка для посадки и поддержки вала;
• храповик, участвующий в передаче усилия при запуске.

Наличие связанных деталей в одном наборе удобно при ремонте, когда изношен не только сектор, но и сопряженные с ним компоненты. Это позволяет проверить посадку и взаимодействие деталей во время одной разборки. При этом решение о полной либо частичной замене принимают после осмотра старого механизма: исправные шайбы, фиксаторы и другие детали, не заявленные в составе этого комплекта, подбираются и устанавливаются отдельно.

Как проверить совместимость

Основные ориентиры для подбора — четырехтактная конфигурация GY6 50 и длина сектора 57 мм. Одного общего обозначения двигателя недостаточно: перед покупкой сравните старую деталь с новой по длине вала, расположению и профилю зубьев, форме полумесяца, посадке втулки, конфигурации храповика и точкам зацепа пружины. Также проверьте расположение деталей внутри крышки и положение наружного рычага на валу. Если ранее механизм ремонтировали или крышку меняли, надежнее ориентироваться на фактически установленный сектор и его посадочные места.

Не следует подменять этот вариант секторами длиной 55, 60 или 64 мм только из-за похожего внешнего вида. Разница в длине и конфигурации может изменить положение зубьев относительно ответной шестерни, помешать свободному возврату или не позволить правильно закрыть крышку. До монтажа полезно разложить снятые детали в порядке установки и сопоставить каждый компонент нового комплекта со старым.

Когда проверяют сектор кикстартера

Осмотр механизма требуется, если рычаг проваливается без передачи усилия, периодически проскальзывает, возвращается не полностью, движется рывками либо сопровождается хрустом и холостыми щелчками. Причиной могут быть поврежденные или скругленные зубья, ослабленная либо сломанная пружина, износ втулки, храповика или ответных деталей. Перед заменой следует проверить весь механизм, поскольку установка нового сектора при поврежденной сопряженной шестерне не устранит причину неправильного зацепления.

Установка и контроль после ремонта

Монтаж выполняют при снятой крышке трансмиссии с соблюдением порядка расположения втулки, сектора, пружины, храповика, шайб и фиксаторов, предусмотренного конструкцией конкретного скутера. Пружину необходимо установить в штатные точки зацепа и создать правильное предварительное натяжение по сервисной схеме модели. До окончательной сборки проверяют, что сектор движется плавно, зубья входят в зацепление без перекоса, храповик свободно работает в требуемом направлении, а вал самостоятельно возвращается в исходное положение.

Не нажимайте на рычаг с усилием, если после сборки он упирается, не возвращается или подклинивает. В такой ситуации нужно повторно проверить ориентацию пружины, посадку втулки, положение храповика и совпадение зубчатых деталей. Правильно подобранный и установленный комплект BBC восстанавливает предусмотренную конструкцией работу ножного запуска на совместимом скутере GY6 50.
