Ремкомплект карбюратора TD для двигателей 168F/170F (6,5–7 л.с.)

Ремкомплект карбюратора TD для двигателей 168F/170F

Набор предназначен для обслуживания карбюраторов бензиновых двигателей 168F и 170F мощностного класса 6,5–7 л.с., применяемых на мотоблоках. Он помогает выполнить локальный ремонт топливного дозирующего механизма без замены карбюратора в сборе, когда корпус и заслонки исправны, а проблема связана с изношенными уплотнениями, иглой, жиклерами или деталями поплавковой камеры.

Карбюратор дозирует бензин и смешивает его с воздухом в разных режимах работы двигателя. Состояние малых каналов, жиклеров, запорной иглы и уплотнений влияет на запуск, холостой ход, реакцию на газ и отсутствие подтекания топлива. Ремкомплект используют после разборки и диагностики карбюратора: он подходит для устранения последствий загрязнения, потери эластичности уплотнений или механического износа внутренних деталей. Если поврежден корпус, оси заслонок либо посадочные места, одного набора внутренних компонентов может быть недостаточно.

Состав и назначение деталей

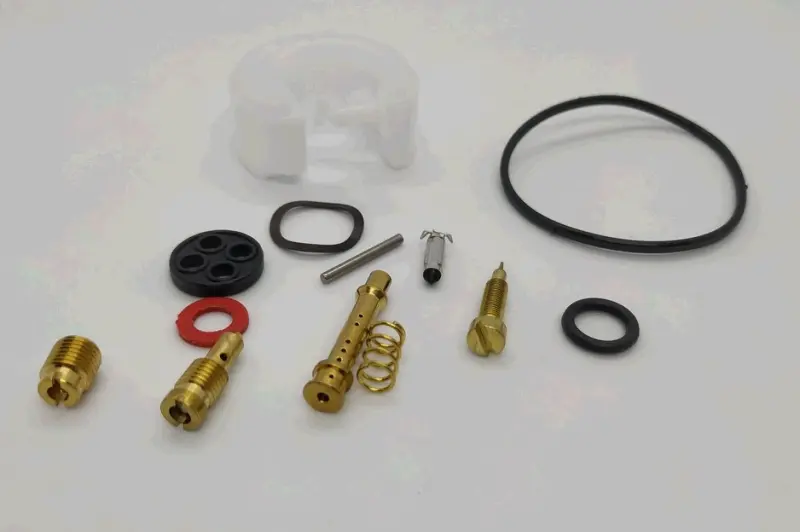

Комплект объединяет детали нескольких функциональных групп: латунные дозирующие компоненты, пружину, запорную иглу с фиксатором, ось поплавка, поплавок и уплотнения разной формы. Такая конфигурация позволяет обслужить поплавковую камеру, узел подачи бензина и калиброванные каналы в рамках одной разборки. Уплотнительные кольца и фигурные прокладки устанавливаются только на соответствующие посадочные места; жиклеры и игольчатые детали должны совпадать с исходными по форме и исполнению.

Что проверить перед выбором

• Модель двигателя: обозначение должно быть 168F или 170F; указанная мощность — 6,5 либо 7 л.с.
• Версию карбюратора: сравните форму поплавка, иглы, жиклеров, пружины и уплотнений с разобранным карбюратором.
• Геометрию деталей: важны расположение отверстий, профиль фигурных прокладок, диаметр колец и резьбовое исполнение латунных компонентов.
• Причину неисправности: до установки убедитесь, что топливный шланг, бак, кран и воздушный фильтр не создают симптомов, похожих на неисправность карбюратора.

Одинаковое обозначение семейства двигателя не отменяет различий между карбюраторами разных выпусков и производителей. Поэтому основной критерий подбора — одновременное совпадение модели двигателя и конструкции снятых деталей. Мощность сама по себе не подтверждает совместимость. Не следует переносить этот набор на другие серии двигателей только из-за внешне похожего корпуса карбюратора.

Рекомендации по установке

Ремонт выполняют на чистой поверхности, предварительно перекрыв подачу бензина и опорожнив поплавковую камеру. При разборке удобно раскладывать детали в порядке снятия, чтобы не перепутать жиклеры, шайбы и положение пружины. Каналы и посадочные места очищают до установки новых компонентов; латунные детали заворачивают без чрезмерного усилия, поскольку повреждение резьбы или калиброванного отверстия нарушает дозирование топлива. Старые кольца и прокладки не стоит оставлять в соединениях вместе с новыми.

После сборки проверьте свободный ход поплавка и иглы, правильность установки уплотнений и отсутствие подтекания. Затем откройте топливный кран, запустите двигатель, прогрейте его и оцените холостой ход и отклик на изменение оборотов. Регулировки выполняют по инструкции конкретного двигателя и карбюратора. Такой порядок помогает отличить ошибку сборки от неисправности в зажигании, подаче топлива или воздушном фильтре и получить предсказуемый результат ремонта.
