Задний стоп-сигнал с поворотниками и крылом Yamaha JOG Next Zone 3YK KOMATCU

Задний стоп-сигнал с крылом Yamaha JOG Next Zone 3YK

Единая задняя секция KOMATCU предназначена для ремонта светового оборудования и хвостовой части скутера Yamaha JOG Next Zone 3YK. В конструкции объединены стоп-сигнал, боковые секции указателей поворота и длинное заднее крыло. Такой формат подходит для замены узла после повреждения фонаря, его корпуса, креплений или самого крыла: основные связанные детали устанавливаются вместе и не требуют подбора отдельных рассеивателей к старому основанию.

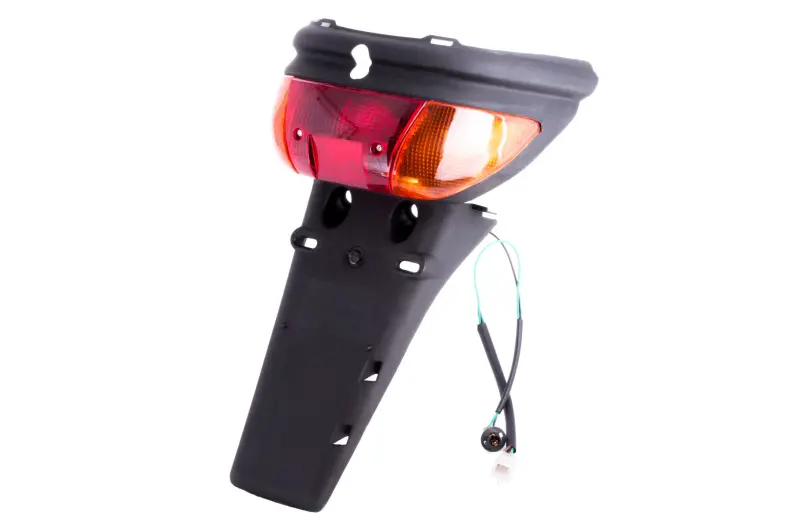

Центральная часть фонаря закрыта красным рассеивателем и отвечает за сигнал торможения. По сторонам расположены секции с оранжевыми рассеивателями для обозначения поворота. Корпус фонаря соединен с черным крылом, на котором предусмотрены монтажные отверстия и прорези. От секции выведена проводка с разъемами. Компоновка повторяет характерную форму задней части JOG Next Zone и позволяет восстановить аккуратное расположение световых секций относительно крыла.

Когда нужен такой узел

Замена в сборе практична, если после падения или удара треснуло стекло, деформировалось основание фонаря, обломились точки крепления либо повреждена нижняя хвостовая часть. Установка целой секции также уместна при ремонте скутера с отсутствующим задним фонарем или переделанным креплением, когда возвращается штатная для модели конфигурация. Если старое крыло сохранилось, но неисправна только одна небольшая деталь, перед заказом стоит оценить объем ремонта: эта позиция рассчитана именно на замену объединенной конструкции, а не одного рассеивателя.

Что проверить при подборе

• Модель скутера. Деталь заявлена для Yamaha JOG Next Zone с обозначением 3YK. Одного общего названия JOG недостаточно, поскольку у разных поколений отличаются форма хвостовой части и расположение креплений.
• Конфигурацию фонаря. Сверьте центральную красную секцию, боковые оранжевые секции и их очертания со снятой деталью.
• Геометрию крепления. Сопоставьте положение отверстий, прорезей, верхних точек фиксации и контур прилегания корпуса к пластику скутера.
• Исполнение крыла. Проверьте длину, форму и расположение монтажных зон, особенно если хвостовая часть ранее ремонтировалась или переделывалась.
• Подключение. До монтажа сравните выводы проводки, форму разъемов и расположение контактов со старым узлом без переделки штатного жгута.

Установка и проверка

Перед установкой снимите поврежденную секцию и очистите места прилегания от грязи и остатков старого крепежа. Новую деталь сначала примерьте без окончательной затяжки: корпус должен занимать свое положение свободно, а отверстия должны совпадать без растягивания и перекоса пластика. Проводку прокладывают по штатному маршруту так, чтобы ее не прижимало к острым кромкам и подвижным деталям. Крепления затягивают равномерно, не создавая напряжения в корпусе фонаря и крыле.

После подключения необходимо проверить работу стоп-сигнала при нажатии тормоза и отдельно включить левый и правый указатели поворота. Провода и разъемы не должны натягиваться при установленном корпусе. Финальную сборку хвостового пластика выполняют после проверки всех режимов. Такой порядок помогает сразу обнаружить несовпадение подключения или посадочных мест и не разбирать заднюю часть скутера повторно.

Стоп-сигнал с крылом KOMATCU рассчитан на восстановление задней секции Yamaha JOG Next Zone 3YK в ее привычной конфигурации. Для уверенного выбора ориентируйтесь на точную модификацию скутера, форму снятого фонаря, расположение крепежных точек и исполнение подключения. Это особенно существенно для техники, которая уже проходила ремонт и могла получить нештатные детали.
