Электронный привод спидометра Enduro/Kross AMG

Электронный привод спидометра Enduro/Kross AMG

Деталь предназначена для конфигураций мотоциклов Enduro/Kross, в которых скорость считывается электронным приводом у колесного узла. Во время движения он воспринимает вращение колеса и передает соответствующий сигнал на приборную панель. Такое исполнение применяется без механического троса между колесом и спидометром: подключение к проводке выполняется кабелем с многоконтактным разъемом.

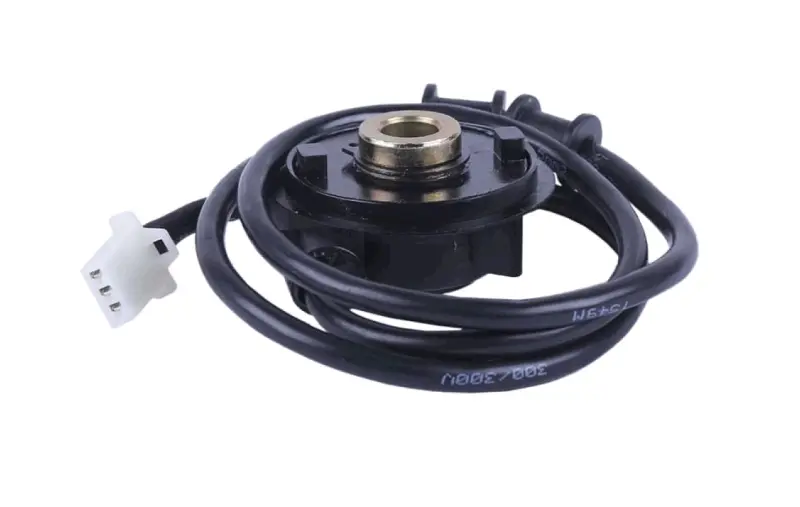

Привод выполнен в круглом черном корпусе с центральной металлической втулкой. Кабель выведен непосредственно из корпуса и заканчивается белой соединительной колодкой. Центральное отверстие, наружная форма, посадочные выступы и положение кабельного вывода имеют значение при монтаже: деталь должна занять штатное положение без перекоса и принудительного проворачивания.

Когда требуется замена

Проверка привода актуальна, если спидометр перестал показывать скорость, показания появляются с перебоями либо меняются при движении кабеля. Причиной таких симптомов может быть не только сам привод, поэтому до разборки колесного узла следует осмотреть соединительную колодку и проводку до панели приборов. Окисление контактов, неплотное соединение, повреждение изоляции или внутренний перелом провода способны нарушить передачу сигнала даже при исправном датчике.

Замена оправдана при повреждении корпуса или втулки, деформации посадочной части, обрыве кабеля рядом с корпусом, разрушении разъема либо отсутствии сигнала после проверки остальной проводки. Одновременно необходимо осмотреть сопрягаемые детали колесного узла: новый привод не устранит неисправность, если место его установки деформировано или загрязнено.

Как проверить совместимость

Обозначение Enduro/Kross указывает на назначение детали, но не означает одинаковую посадку на всех эндуро- и кроссовых мотоциклах. Перед заказом сравните привод со снятой деталью по наружной форме корпуса, центральному отверстию, ширине посадочной части и расположению фиксирующих выступов. Отдельно проверьте геометрию разъема, количество и расположение контактов, направление выхода кабеля и его длину до точки подключения.

Не выбирайте эту деталь только по внешнему классу мотоцикла. У близких по конструкции моделей могут различаться диаметр оси, сторона установки, форма сопряжения с колесом или распиновка соединительной колодки. Наиболее надежная проверка — одновременное совпадение посадки, корпуса, разъема и схемы подключения с ранее установленным приводом.

Монтаж и проверка после установки

До начала работ отключите разъем и освободите кабель из штатных креплений, запомнив его маршрут. Корпус устанавливают ровно, совмещая посадочные элементы без ударов и подтачивания. При сборке нельзя допускать натяжения, резких перегибов или зажатия кабеля деталями подвески и колеса. Провод следует провести по прежней трассе, вдали от нагретых поверхностей и участков, где его может перетирать подвижная деталь.

После соединения разъема убедитесь, что колодка зафиксирована, а кабель не ограничивает ход вилки и руля. Затем проверьте показания спидометра сначала при безопасном вращении колеса, а после окончательной сборки — во время короткой контрольной поездки. Если показаний нет, повторно проверьте контакты, проводку, питание приборной панели и соответствие подключенной детали конкретной версии мотоцикла.

Основные данные

• тип — электронный привод спидометра;
• назначение — конфигурации мотоциклов Enduro/Kross с соответствующей посадкой;
• исполнение — круглый корпус с центральной металлической втулкой;
• подключение — кабель с многоконтактным разъемом;
• бренд — AMG.

Для безошибочного выбора подготовьте снятый привод и выполните последовательное сравнение всех точек сопряжения. Совпадение только формы корпуса или разъема недостаточно: механическая посадка и подключение должны соответствовать одновременно.
