Рычаг ограничителя оборотов двигателя 194F

Рычаг ограничителя оборотов двигателя 194F

Деталь предназначена для механической системы управления частотой вращения бензинового двигателя 194F. Рычаг работает в составе центробежного регулятора: воспринимает перемещение его механизма и передает его в сторону управления дроссельной заслонкой. Благодаря этой связи регулятор может изменять положение заслонки при отклонении оборотов от заданного режима. Запчасть подойдет для восстановления штатной системы управления на мотоблоке или другой технике с соответствующим двигателем 194F.

Назначение и конструкция

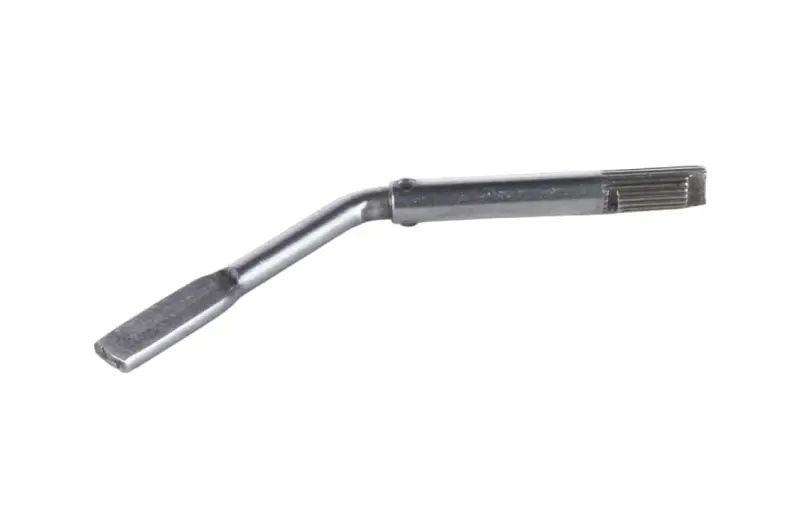

Рычаг выполнен из стали и имеет вытянутую изогнутую форму. На одном конце расположена плоская лопатка, на другом — продольный шлицевой участок. Изгибы разносят концы детали относительно друг друга и задают траекторию ее движения между соседними частями механизма. Поэтому при подборе важны не только назначение и модель двигателя, но и вся геометрия рычага: направление изгибов, длина плеч, положение концов и параметры шлицевого соединения.

Исправный рычаг должен передавать движение без чрезмерного люфта, подклинивания и контакта с расположенными рядом деталями. Деформация меняет положение точек соединения и нарушает предусмотренный ход механизма. Износ шлицевой части способен ослабить посадку, а повреждение плоского конца — затруднить правильное взаимодействие с ответной частью. Такие дефекты могут проявляться нестабильным перемещением привода, неправильной реакцией двигателя на изменение нагрузки или невозможностью корректно отрегулировать управление оборотами.

Как проверить совместимость

Обозначение двигателя 194F служит первым критерием выбора, однако у деталей одной серии могут встречаться конструктивные варианты. Перед заказом снимите старый рычаг либо обеспечьте доступ для точного сравнения следующих признаков:

• общая форма: последовательность прямых участков и изгибов должна совпадать с демонтированной деталью;
• направление изгиба: зеркально выполненный рычаг не обеспечит требуемого положения соединений;
• длина плеч: сравнивайте расстояния между изгибами и крайними точками, поскольку они определяют ход привода;
• плоский конец: проверьте его ширину, длину, толщину и ориентацию относительно противоположной стороны;
• шлицевой участок: сопоставьте наружный диаметр, длину, профиль и количество продольных выступов;
• взаимное положение концов: при совмещении деталей их лопатки и шлицевые части должны быть направлены одинаково.

Не подбирайте этот рычаг только по сходству силуэта. Даже небольшое различие угла или посадочной части изменяет диапазон перемещения. Если старый рычаг деформирован, ориентируйтесь также на расположение вала, ответного привода и свободное пространство вокруг места установки.

Замена и проверка после монтажа

Поводом для замены становятся заметный изгиб, трещина, поврежденные шлицы, ослабленная посадка либо выработка в точках взаимодействия. Перед разборкой зафиксируйте исходное положение рычага и связанных с ним тяг, а также проверьте, не повреждены ли вал и другие сопрягаемые детали. Новый рычаг устанавливают в той же ориентации, без ударной посадки и самостоятельного изменения заводских изгибов.

• Работы выполняйте на остановленном и остывшем двигателе.
• После установки вручную проверьте полный ход привода и отсутствие заеданий.
• Убедитесь, что рычаг не касается корпуса, тяг и соседних деталей во всем диапазоне перемещения.
• Настройку регулятора выполняйте по инструкции для конкретной модификации двигателя 194F.
• При первом запуске контролируйте реакцию двигателя на управление и изменение нагрузки; при резких скачках оборотов остановите двигатель и повторно проверьте монтаж.

Точное совпадение формы и посадочной части позволяет восстановить предусмотренную кинематику регулятора. Для уверенного выбора сопоставьте новый рычаг со снятой деталью сразу по нескольким признакам, а не только по модели двигателя.
