Комплект прокладок компрессора тип 1, 3 шт.

Комплект прокладок компрессора тип 1 — 3 шт.

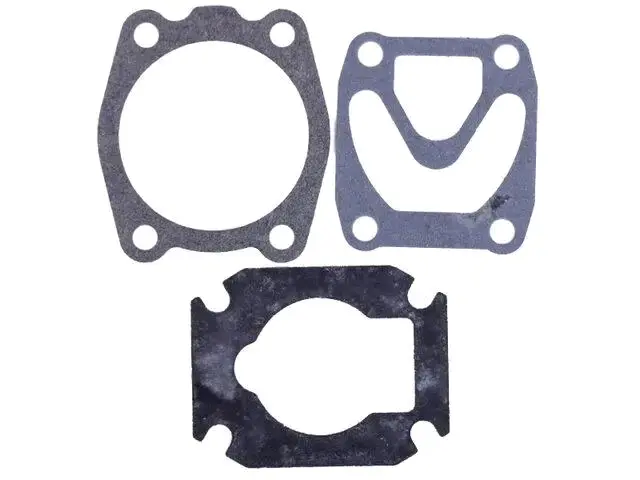

Комплект предназначен для ремонта и повторной сборки совместимого компрессора. Прокладки устанавливаются между сопрягаемыми деталями и помогают восстановить плотность соединений после разборки. В набор входят три детали разной конфигурации: с крупным круглым проемом, с несколькими профильными каналами и с фигурным центральным вырезом. Это не три одинаковые запасные прокладки, а набор для конструкции, в которой предусмотрено соответствующее расположение уплотнений.

Исполнение тип 1 определяет геометрию комплекта, однако одного названия недостаточно для точного подбора. У компрессоров со сходным внешним видом могут различаться контуры корпуса, расстояния между крепежными отверстиями, расположение каналов и форма внутренних проемов. Правильно подобранная прокладка располагается на посадочной плоскости без натяжения, смещения и перекрытия предусмотренных отверстий.

Что проверить перед заказом

Сравните комплект со снятыми деталями либо с техническими данными конкретного компрессора. Проверять нужно каждую из трех прокладок отдельно: совпадение одной детали еще не подтверждает совместимость всего набора. Особенно внимательно сопоставьте наружный контур, центральные проемы и небольшие каналы — их положение связано с конфигурацией сопрягаемых частей.

• Исполнение: тип 1; варианты других типов могут отличаться даже при похожей общей форме.
• Количество: три прокладки различной конфигурации в одном комплекте.
• Крепежные точки: расположение круглых отверстий и угловых вырезов должно полностью совпадать с посадочными местами.
• Внутренний профиль: сравните форму, ориентацию и положение всех проемов, через которые проходят предусмотренные конструкцией каналы.
• Габариты: проверьте длину, ширину, межцентровые расстояния и размеры внутренних вырезов по старому комплекту.
• Толщина: ориентируйтесь на требования изготовителя компрессора или на корректно измеренный образец, не деформированный при снятии.

Установка при обслуживании компрессора

Ремонт выполняют после остановки оборудования и сброса давления. Сопрягаемые плоскости очищают от фрагментов прежних прокладок и загрязнений, стараясь не оставлять царапин и заусенцев. Перед сборкой следует проверить поверхности на повреждения: новая прокладка не исправит глубокую выработку, деформацию или неплотное прилегание деталей корпуса.

Каждую прокладку размещают в предназначенной для нее позиции и контролируют совпадение крепежных отверстий, центрального проема и каналов. Деталь не должна загибаться, растягиваться или выступать внутрь проходов. Способ установки с дополнительным составом либо без него выбирают по инструкции изготовителя конкретного компрессора. Крепеж затягивают равномерно, соблюдая предусмотренную последовательность и момент.

Когда комплект нужен для ремонта

Прокладки целесообразно подготовить до разборки головки, крышки или расположенных между ними деталей, если обслуживание требует раскрытия уплотненных соединений. Поводом для замены служат разрыв, расслоение, остаточная деформация или повреждение прежней прокладки во время демонтажа. После сборки проверяют плотность стыков и нормальную работу компрессора. Комплект тип 1 подходит только при полном совпадении всех трех контуров с конструкцией обслуживаемого оборудования.
