Трос подсоса (воздушной заслонки) CRF 250 New VV

Трос подсоса (воздушной заслонки) CRF 250 New VV

Трос предназначен для дистанционного управления пусковым устройством карбюратора на мототехнике с обозначением CRF 250 New. Он связывает орган управления с механизмом подсоса и передает ему движение при подготовке холодного двигателя к запуску. Исправный привод позволяет включить пусковое обогащение, а после прогрева полностью вернуть механизм в обычное положение.

Назначение и конструкция

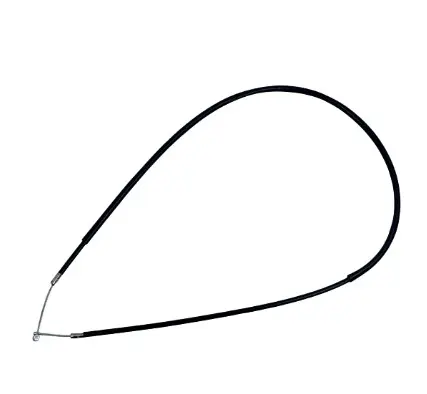

Основу детали составляет гибкий трос в черной наружной оболочке. На концах расположены металлические присоединительные участки, один из них выполнен с небольшим ушком. Такая компоновка позволяет проложить привод между органом управления и карбюратором по предусмотренному на мотоцикле маршруту. Оболочка удерживает направление, а внутренний трос передает тяговое перемещение. При нажатии или переводе рычага усилие должно доходить до пускового механизма без заедания, а при выключении подсоса привод не должен препятствовать полному возврату.

Этот трос относится именно к приводу подсоса, поэтому его не следует выбирать только по внешнему сходству с тросом газа, сцепления или горячего запуска. У разных приводов различаются длина, рабочий ход, форма наконечников и способы фиксации оболочки. Обозначение CRF 250 New и исполнение VV служат исходными ориентирами, но окончательное соответствие определяют по геометрии установленной детали и месту ее присоединения.

Что проверить при подборе

До снятия старого троса полезно запомнить или зафиксировать маршрут его прокладки и положение креплений. Затем сравнивают не один общий размер, а весь набор посадочных признаков. Это особенно важно, если на мотоцикле ранее менялся карбюратор, орган управления либо крепеж привода: даже при одинаковом названии техники конфигурация может отличаться.

• Модельное обозначение: на технике должно соответствовать CRF 250 New.
• Длина: сопоставьте полную длину и длину наружной оболочки со старой деталью.
• Концы троса: проверьте форму ушка и второго наконечника, их ориентацию и способ соединения с рычагами.
• Посадка оболочки: сравните упоры, резьбовые или иные фиксирующие участки на обоих концах.
• Рабочее перемещение: ход должен позволять механизму подсоса достигать обоих крайних положений без натяжения и лишнего провисания.

Установка и контроль работы

Новый трос прокладывают по штатному маршруту, не допуская резких перегибов, защемления оболочки и контакта с подвижными или сильно нагревающимися деталями. Поворот руля из одного крайнего положения в другое не должен самопроизвольно натягивать привод или менять положение подсоса. Крепления устанавливают так, чтобы оболочка была надежно зафиксирована в упорах, а наконечники свободно работали в своих посадочных местах. Не следует подтягивать трос за оболочку или формировать слишком малый радиус изгиба: это увеличивает сопротивление движению.

После соединения сначала проверьте привод при остановленном двигателе. Орган управления должен перемещаться плавно, механизм на карбюраторе — доходить до положения включения и полностью закрываться после выключения. Если конструкцией предусмотрена регулировка, свободный ход выставляют по сервисным данным конкретной модификации. Затем контролируют холодный запуск и работу прогретого двигателя с отключенным подсосом. Неполный возврат оставляет пусковой режим частично включенным, поэтому положение троса после монтажа требует отдельной проверки.

Когда требуется замена

Поводом для замены служат обрыв внутреннего троса, заметное заедание, повреждение оболочки, чрезмерно тяжелый ход либо ситуация, когда рычаг перемещается, но механизм на карбюраторе не достигает нужного положения. Перед монтажом новой детали стоит также осмотреть сам рычаг, крепления и приводимый механизм: трос не устранит заклинивание сопряженных деталей. Правильно подобранный и проложенный привод восстанавливает прямое управление подсосом и помогает выполнять холодный запуск в предусмотренном для карбюратора режиме.
