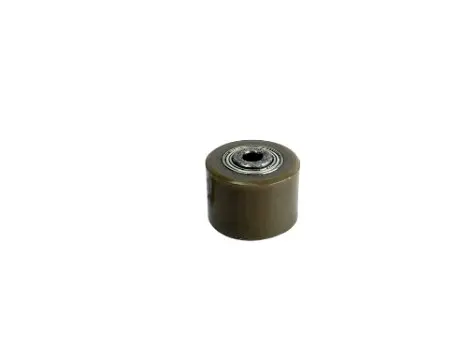

Ролик натяжителя приводной цепи CRF 250 VV

Ролик натяжителя приводной цепи CRF 250 VV

Деталь устанавливается в приводе мотоцикла CRF 250 и служит опорой для движущейся цепи. Цилиндрический корпус контактирует с цепью, помогает удерживать ее на предусмотренной траектории и ограничивает лишние колебания при движении. В центре расположен подшипник, благодаря которому ролик вращается на оси крепления, а цепь проходит по его наружной поверхности без постоянного скольжения по неподвижной опоре.

Назначение и работа ролика

Ролик работает вместе с цепью, ведущей и ведомой звездочками, направляющими и механизмом регулировки натяжения. Он не создает передаточное усилие и не заменяет правильную регулировку цепи: его задача — сопровождать цепь на участке, где ей требуется дополнительная опора. Исправное вращение особенно важно при изменении положения маятника и при колебаниях нагрузки, когда положение ветви цепи относительно крепления меняется.

Изношенная наружная поверхность перестает равномерно поддерживать цепь, а заедающий подшипник превращает вращающийся ролик в неподвижную точку трения. Это может сопровождаться шумом, рывками при прокручивании, заметным люфтом или неравномерной дорожкой контакта. При осмотре привода состояние ролика оценивают вместе с натяжением цепи, свободой хода звеньев, зубьями звездочек, направляющими и крепежным кронштейном.

Как подобрать деталь

Обозначение CRF 250 — первый критерий выбора, но перед установкой необходимо сопоставить ролик со снятой деталью и местом крепления на конкретном мотоцикле. У разных исполнений и годов выпуска могут отличаться размеры и схема монтажа. Сравните наружный диаметр, общую ширину корпуса, диаметр отверстия под ось, положение подшипника и свободное пространство между сторонами кронштейна. Новый ролик должен устанавливаться без перекоса, а его вращающаяся часть не должна зажиматься креплением.

• Тип детали: ролик натяжителя и направляющей приводной цепи.
• Назначение: поддержание предусмотренной линии движения цепи и уменьшение лишних колебаний.
• Совместимость по обозначению: мотоциклы CRF 250; точное исполнение проверяют по снятой детали и креплению.
• Конструкция: цилиндрический ролик с центральным подшипником.

Когда ролик пора менять

Основанием для замены служат глубокая канавка или неравномерный износ дорожки, трещины и сколы корпуса, ощутимый боковой люфт, подклинивание, тугое вращение либо посторонний шум из подшипника. Осмотрите также ось и кронштейн: поврежденное или перекошенное крепление способно быстро испортить новую деталь. Если цепь идет по ролику не по центру, сначала проверьте ее линию, регулировку заднего колеса и состояние соседних компонентов привода.

Установка и контроль после монтажа

До сборки очистите посадочное место, проверьте ось, болт, гайку и предусмотренные конструкцией мотоцикла дистанционные детали. Не передавайте усилие затяжки через вращающийся корпус: после фиксации подшипник должен свободно проворачиваться, без заеданий и контакта корпуса со сторонами кронштейна. Направление установки, порядок шайб и момент затяжки выбирайте по сервисным данным именно вашей модификации CRF 250.

После монтажа вручную прокрутите заднее колесо и проследите за движением цепи на нескольких полных оборотах. Она должна проходить по рабочей поверхности ровно, без смещения к краю, скачков и закусывания ролика. Затем проверьте прогиб цепи в точках, указанных производителем мотоцикла, а при наличии регулировочных меток задней оси убедитесь, что они выставлены одинаково с обеих сторон. Новый ролик не устраняет растяжение цепи, тугие звенья или изношенные звездочки, поэтому такие неисправности обслуживают отдельно. Такой комплексный контроль помогает новой детали работать в правильном положении и не получать преждевременную боковую нагрузку.
