Универсальный светодиодный стоп-сигнал LED-17 с кронштейном

Универсальный светодиодный стоп-сигнал LED-17 с кронштейном

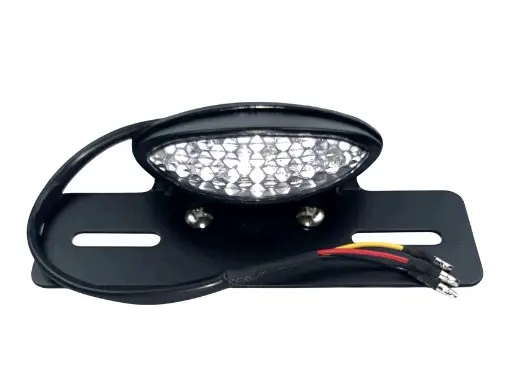

Компактный задний фонарь предназначен для замены поврежденного штатного света и для аккуратной сборки задней части мотоцикла, мопеда или другой мототехники с подходящим местом установки. LED-17 поставляется как готовая конструкция: овальный светодиодный блок закреплен на черном металлическом кронштейне, а для подключения выведены три отдельных провода. Такое исполнение позволяет установить фонарь и номерной знак на общей площадке, не подбирая держатель для светового блока отдельно.

Функции и конструкция

Фонарь совмещает постоянный задний габарит, более яркий сигнал при нажатии тормоза и подсветку номерного знака. Один корпус выполняет основные задачи заднего света, поэтому LED-17 подходит как для ремонта, так и для кастомной компоновки хвостовой части. Прозрачный рельефный рассеиватель закрывает светодиодный блок, а овальная форма помогает разместить его над номерной площадкой без громоздкого корпуса.

Плоский кронштейн имеет два продольных монтажных паза. Они дают возможность немного смещать крепеж в пределах пазов и согласовать положение детали с существующими отверстиями. Сам фонарь удерживается на кронштейне двумя креплениями. Три провода используются для общего подключения, габаритного режима и стоп-сигнала; назначение каждого провода необходимо определять по схеме конкретной техники и проверять до окончательного соединения.

Что проверить при выборе

• Место монтажа. Сопоставьте ширину площадки, положение продольных пазов и доступ к крепежу с задней частью вашей техники.
• Свободное пространство. Учитывайте ход подвески, расстояние до колеса, крыла, выхлопа и других деталей во всех рабочих положениях.
• Набор функций. В штатной проводке должны быть предусмотрены линии заднего габарита и стоп-сигнала; способ подключения подсветки номера выбирают по схеме мотоцикла.
• Параметры питания. До соединения сопоставьте требования фонаря с напряжением и типом питания бортовой сети.
• Положение номера. Проверьте, что его размеры и отверстия позволяют закрепить знак на кронштейне, а установленный фонарь не перекрывается другими деталями.

Монтаж и проверка

Сначала выберите положение конструкции и примерьте ее без окончательной затяжки. Кронштейн должен стоять ровно, не касаться подвижных или нагревающихся деталей и оставлять удобный путь для проводов. Проводку прокладывают без натяжения, резких перегибов и зажатия кромками; рядом с подвеской и колесом оставляют достаточный запас с учетом движения деталей.

Перед фиксацией соединений выполните пробное подключение по схеме техники. Последовательно проверьте постоянное свечение габарита, усиление света при торможении и работу подсветки номера. Цвет изоляции нельзя использовать как единственный ориентир: сначала определите назначение выводов, затем соединяйте их с соответствующими контактами проводки. После проверки затяните крепеж, убедитесь, что корпус не испытывает перекоса, а провода защищены от контакта с острыми кромками.

Когда подойдет LED-17

Этот вариант уместен при замене разбитого или нестабильно работающего заднего фонаря, восстановлении крепления номерного знака либо переделке хвостовой части под более компактную компоновку. Универсальное исполнение означает подбор по фактическому месту, а не привязку к одной модели. Для уверенной установки достаточно заранее сопоставить крепеж, доступное пространство, функции проводки и параметры питания — тогда LED-17 аккуратно объединит задний габарит, сигнал торможения и освещение номера в одном узле.
