Регулируемый рычаг сцепления Honda VFR/CBR

Регулируемый рычаг сцепления Honda VFR/CBR

Деталь устанавливается на руле мотоцикла и служит для ручного управления сцеплением. Она передает усилие от левой руки к приводу выключения сцепления, поэтому от правильной геометрии рычага зависят его свободное перемещение, полный рабочий ход и предсказуемое включение передачи. Такое исполнение подходит для ремонта после падения, замены погнутой или сломанной ручки, а также устранения выраженного люфта и износа в точке поворота.

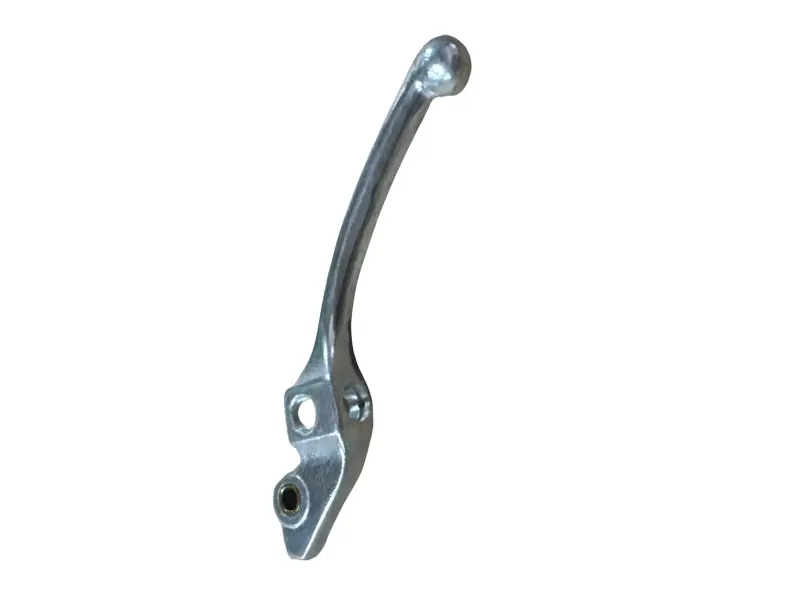

Рычаг выполнен в серебристом цвете, имеет изогнутую форму, округлое окончание и монтажное основание с отверстием под ось. Регулируемая конструкция позволяет настроить исходное положение ручки относительно рукоятки руля. Это помогает подобрать удобный хват, но регулировка не заменяет правильной настройки самого привода сцепления. После монтажа ручка должна двигаться без заеданий, самостоятельно возвращаться в исходное положение и обеспечивать полный диапазон работы механизма.

Как подобрать рычаг без ошибки

Обозначение Honda VFR/CBR охватывает разные модели, поколения и годы выпуска. Одного названия семейства недостаточно: у мотоциклов могут различаться кронштейн, диаметр оси, ширина основания, положение толкателя или наконечника троса, а также устройство регулировки. Перед заказом сравните новую деталь со снятым рычагом и данными сервисной документации конкретного мотоцикла.

• Сторона установки: для управления сцеплением нужен левый рычаг; не путайте его с похожей правой ручкой переднего тормоза.
• Модель и год: проверьте полное обозначение Honda, поколение, год выпуска и код модификации, а не только буквы VFR или CBR.
• Монтажное основание: сопоставьте его контур, толщину и посадку в штатном кронштейне.
• Ось поворота: должны совпадать положение и диаметр отверстия, а установленный рычаг не должен иметь чрезмерного бокового люфта.
• Связь с приводом: сравните место контакта с толкателем гидропривода либо крепление наконечника троса — вариант зависит от исполнения мотоцикла.
• Регулятор: проверьте форму, расположение и диапазон механизма настройки, чтобы ручка не упиралась в рукоятку до полного выключения сцепления.

Замена и проверка после установки

Перед разборкой зафиксируйте положение штатных деталей и регулятора. Осмотрите осевой болт, втулку, крепеж и кронштейн: новая ручка не устранит люфт, если изношены сопряженные поверхности. При установке очистите точку поворота и примените смазку только там и в том количестве, которое предусмотрено инструкцией по обслуживанию мотоцикла. Ось и фиксирующий крепеж затягивайте по требованиям производителя, сохраняя свободный ход рычага.

На мотоцикле с тросовым приводом после замены необходимо заново проверить свободный ход и состояние троса. На версии с гидроприводом убедитесь, что рычаг правильно взаимодействует с толкателем и не создает постоянного давления. В любом исполнении несколько раз нажмите и отпустите ручку: движение должно быть плавным, возврат — уверенным, а сцепление — полностью размыкаться и включаться без задержки.

Первую функциональную проверку выполняйте на неподвижном мотоцикле. Затем оцените работу сцепления на малой скорости в безопасном месте. Если передача включается с рывком, мотоцикл стремится двигаться при выжатой ручке, появляется проскальзывание либо регулятор не обеспечивает нужный ход, эксплуатацию следует прекратить и проверить подбор, сборку и настройку. Точное соответствие основания и привода важнее внешнего сходства рычагов.
