Армированный гидравлический тормозной шланг 1300 мм

Армированный гидравлический тормозной шланг 1300 мм

Шланг длиной 1300 мм предназначен для гидравлической тормозной системы мототехники. Он соединяет главный тормозной цилиндр с суппортом либо с другим предусмотренным схемой соединением и передает давление тормозной жидкости при нажатии на рычаг или педаль. Армированное исполнение ограничивает расширение магистрали под давлением, поэтому усилие передается с меньшими потерями на деформацию шланга, а отклик тормоза остается более собранным.

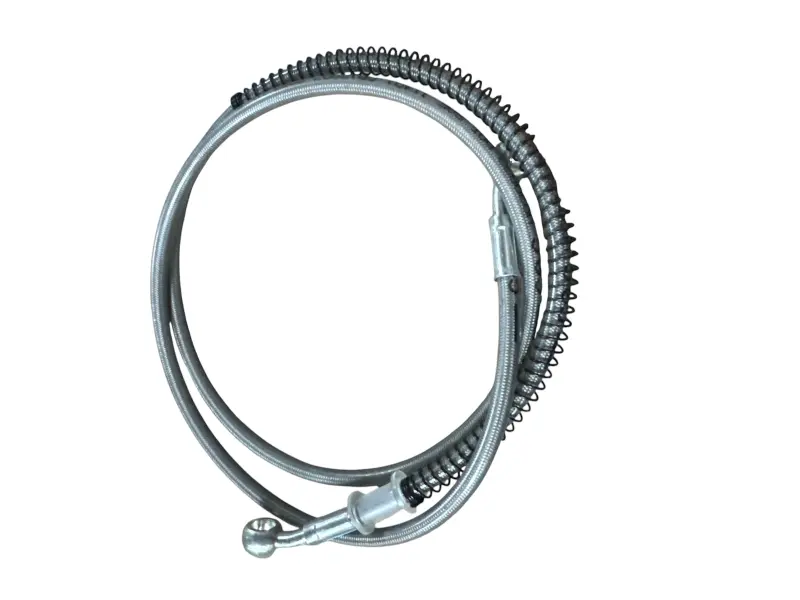

Изделие выполнено как готовая гибкая магистраль с установленными концевыми фитингами. Наружная оплетка проходит по всей основной длине, а дополнительная защитная спираль охватывает значительную часть шланга, включая зоны изгиба. Такая конструкция удобна для прокладки вдоль вилки, рамы и штатных направляющих, однако модель мотоцикла определяется не одной длиной: соединения на обоих концах должны полностью соответствовать цилиндру, суппорту и крепежу конкретной техники.

Что проверить при подборе

Длина 1300 мм должна подходить именно по фактическому маршруту прокладки. Слишком короткий шланг будет натягиваться при повороте руля или работе подвески, а лишняя длина может образовать нежелательную петлю и приблизить магистраль к колесу, диску, выхлопу либо другим подвижным и нагретым деталям. Надежнее всего сравнить новый шланг со снятой деталью и одновременно проверить схему тормозов в сервисной документации мотоцикла.

• Рабочая длина: сопоставьте 1300 мм с длиной старой магистрали и ее маршрутом между точками подключения.
• Форма фитингов: проверьте тип каждого наконечника, угол выхода шланга и взаимную ориентацию концов.
• Присоединительные размеры: должны совпадать отверстие под болт, резьба при ее наличии и форма уплотняемой поверхности.
• Место установки: передняя и задняя магистрали могут различаться длиной, изгибами, креплениями и направлением фитингов.
• Прокладка: у шланга должен оставаться свободный ход без натяжения, залома и скручивания во всем диапазоне движения руля и подвески.

Когда требуется замена

Основанием для проверки тормозного шланга служат трещины наружного слоя, потертости, перегибы, вздутия, повреждение оплетки, следы жидкости возле обжимов или фитингов и коррозия соединительных деталей. Изменение хода рычага и мягкий отклик также требуют диагностики: причиной может быть не только шланг, но и воздух в системе, состояние жидкости, уплотнений, цилиндра или суппорта. Поэтому перед заменой оценивают всю гидравлическую часть, а не маскируют отдельный симптом.

Установка и контроль

Монтаж выполняют по схеме конкретного мотоцикла. Уплотняемые поверхности очищают, подходящие шайбы заменяют, если это предусмотрено конструкцией соединения, а крепеж затягивают моментом из сервисной документации техники. Шланг нельзя устанавливать с осевым скручиванием или принудительно разворачивать фитинг за счет самой магистрали. После подключения систему заполняют рекомендованной производителем тормозной жидкостью и тщательно прокачивают до удаления воздуха.

• при полном повороте руля шланг не натягивается и не зажимается;
• при ходе подвески сохраняется безопасная траектория без контакта с движущимися деталями;
• на магистрали нет резких перегибов, перекручивания и участков постоянного трения;
• соединения остаются сухими под давлением, а рычаг или педаль имеют стабильный упругий отклик.

Этот армированный шланг подходит для ремонта или изменения конфигурации тормозной системы только при полном совпадении длины и присоединительной геометрии. После установки тормоз проверяют сначала на неподвижной технике, затем на минимальной скорости в безопасном месте. Работу с соединениями и прокачкой следует поручить специалисту, если нет оборудования и опыта обслуживания мотоциклетной гидравлики.
