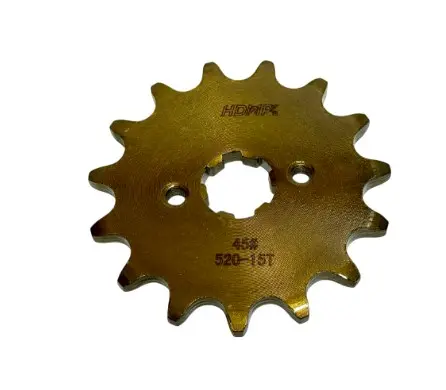

Передняя звезда 520-15T CB/CG Loncin, узкий зеркальный шлиц

Передняя звезда 520-15T для CB/CG Loncin

Предназначена для мотоциклетной главной передачи с цепью типоразмера 520. Звезда устанавливается на выходной вал коробки передач, принимает вращение от двигателя и передает его через цепь на заднюю звезду. Исполнение на 15 зубьев подходит для ремонта без изменения исходного количества зубьев передней звезды, если на мотоцикле ранее также использовался вариант 15T.

Исполнение и совместимость

Эта модификация рассчитана на посадку с узким зеркальным шлицем шириной 5 мм. Она применяется на совместимых мотоциклах семейства CB/CG/CBB 200, включая Loncin LX200GY-3. Звезда имеет наружный диаметр 79 мм, внутренний посадочный диаметр 20 мм и два отверстия фиксации с межосевым расстоянием 34 мм. Центральная шлицевая часть и пара крепежных отверстий образуют конкретную схему посадки, поэтому одного совпадения обозначений 520 и 15T для правильного выбора недостаточно.

В линейке запчастей для двигателей CB и CG встречаются передние звезды с таким же количеством зубьев, но с другой шириной, профилем или ориентацией шлица. Формулировка «зеркальный шлиц» указывает именно на вариант посадочной части этой модели. Перед заказом следует сопоставить ее со снятой звездой по форме центрального отверстия, направлению шлицев, толщине посадки и положению двух фиксирующих отверстий.

Что проверить при подборе

• Цепь: на мотоцикле должна использоваться цепь типоразмера 520; звезда другого размера не обеспечит правильного зацепления роликов с зубьями.
• Количество зубьев: эта версия имеет 15 зубьев. Для штатной замены без изменения передаточного отношения выбирают то же количество, что было на демонтированной детали.
• Посадка на вал: необходимо совпадение внутреннего диаметра 20 мм, узкого зеркального шлица шириной 5 мм и его профиля по всей глубине.
• Фиксация: проверьте наличие двух отверстий и расстояние 34 мм между их центрами, а также соответствие штатной прижимной детали.
• Габарит: наружный диаметр 79 мм нужно учитывать вместе с формой посадочной зоны и свободным пространством под крышкой передней звезды.

Когда переднюю звезду меняют

Осмотр необходим при выраженной выработке рабочих граней, заостренных или загнутых зубьях, неравномерном ходе цепи, постороннем шуме со стороны привода либо частой необходимости корректировать натяжение. Состояние оценивают совместно с цепью и задней звездой: растянутая цепь или сильно изношенные зубья второй звезды нарушают нормальное зацепление и могут ускорить износ новой детали. Если привод обслуживается комплектно, все его части должны соответствовать одному типоразмеру 520.

Рекомендации по установке

Перед монтажом очищают посадочную часть выходного вала и проверяют шлицы на повреждения. Звезда должна входить на вал без перекоса и чрезмерного усилия, полностью занимая предусмотренное положение. После установки используют штатную схему фиксации мотоцикла, проверяют положение цепи относительно задней звезды и регулируют свободный ход по руководству конкретной модели. До поездки заднее колесо прокручивают вручную, контролируя равномерность движения цепи, отсутствие закусывания и надежность крепления.

Модификация 520-15T с узким зеркальным шлицем подходит для целевого ремонта CB/CG Loncin только при полном совпадении посадочной геометрии. Сверка типоразмера цепи, числа зубьев, размеров центрального отверстия и крепежной схемы помогает сразу выбрать нужный вариант среди внешне близких передних звезд.
