Стопорная шайба передней звезды ATV 150/250, 25 мм

Стопорная шайба передней звезды ATV 150/250, 25 мм

Деталь предназначена для фиксации передней, или ведущей, звезды в приводе квадроцикла. Она устанавливается в зоне выходного вала трансмиссии и удерживает звезду в предусмотренном положении, чтобы та не смещалась вдоль посадки при вращении цепного привода. Такой фиксатор нужен не для изменения передаточного отношения, а для сохранения штатной установки уже подобранной звезды. Модификация рассчитана на технику класса ATV 150/250 и имеет заявленный размер центральной посадки 25 мм.

Конструкция и назначение

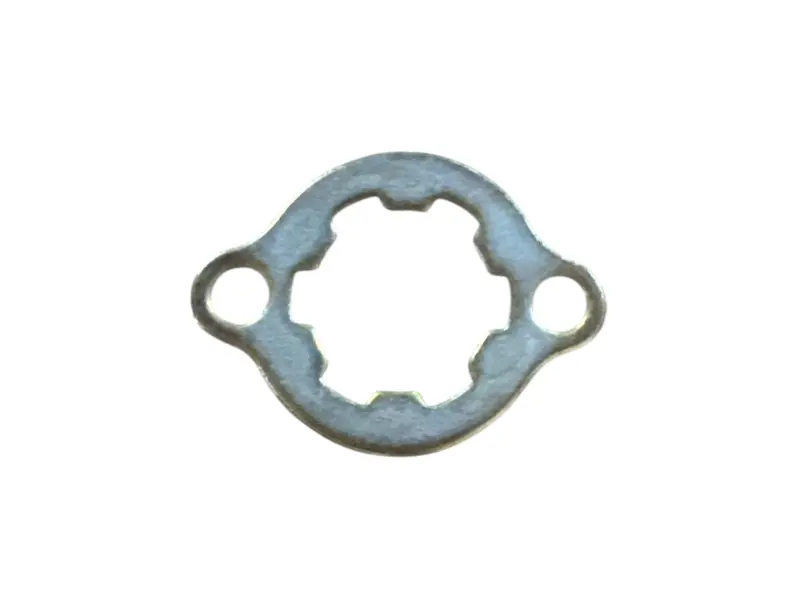

Шайба выполнена как плоская стопорная пластина с профилированным центральным отверстием. Внутренние выступы повторяют ответную форму посадки, а по бокам расположены два круглых крепежных отверстия. За счет такой геометрии деталь совмещается с посадочным местом и фиксируется штатным крепежом. Компактная плоская форма позволяет разместить ее непосредственно возле передней звезды, не изменяя положение самой звезды относительно цепи.

Исправная шайба поддерживает заданное положение звезды на валу. Это особенно актуально после снятия звезды для очистки, замены цепи или обслуживания привода: фиксирующая пластина должна вернуться на место без перекоса, деформации и люфта. Если центральный профиль разбит, отверстия вытянуты либо пластина потеряла плоскость, надежно удерживать звезду она уже не сможет.

Что проверить при подборе

• Назначение: стопорная шайба именно передней звезды квадроцикла, а не дистанционная шайба и не фиксатор задней звезды.
• Размер посадки: заявлен диаметр 25 мм; его необходимо сопоставить с посадочным местом и снятой деталью.
• Центральный профиль: должны совпасть форма, количество и расположение внутренних выступов.
• Крепежные точки: сравните межосевое расстояние двух отверстий и их диаметр со штатной пластиной.
• Габаритная форма: проверьте наружный контур и толщину, чтобы шайба прилегала ровно и не мешала соседним деталям.

Обозначение ATV 150/250 указывает на типовую область применения, но не делает деталь универсальной для каждого квадроцикла с таким обозначением. В разных версиях техники могут отличаться выходной вал, передняя звезда и способ ее удержания. Поэтому надежный подбор строится не только по классу техники, но и по совпадению всей геометрии: центральной посадки, внутреннего профиля, отверстий и толщины.

Установка и контроль состояния

Перед монтажом очистите посадочную зону и осмотрите шлицы вала, переднюю звезду и крепеж. На них не должно быть повреждений, которые не позволят шайбе сесть ровно. Пластина устанавливается без подгибания и принудительного совмещения; оба отверстия должны совместиться с крепежными точками свободно. Крепеж затягивают способом и с усилием, предусмотренными руководством конкретного квадроцикла, поскольку точное значение зависит от конструкции привода.

После сборки убедитесь, что шайба прилегает по всей плоскости, крепеж не выступает в зону движения цепи, а звезда не имеет ненормального осевого перемещения. Затем проверьте натяжение и соосность цепи: замена фиксатора не устраняет износ звезды, цепи или шлицов. Если обнаружены трещины, заметная деформация, следы проворачивания, разбитый внутренний профиль либо вытянутые отверстия, шайбу следует заменить, одновременно устранив причину ослабления крепления.

Эта стопорная шайба подходит для ремонта привода ATV 150/250, когда требуется деталь с посадкой 25 мм и двумя боковыми крепежными отверстиями. Точное сравнение со снятой пластиной до установки помогает избежать несовпадения и восстановить штатную фиксацию передней звезды.
