Концевой выключатель стоп-сигнала переднего тормоза, квадратный правый VV

Правый квадратный выключатель стоп-сигнала переднего тормоза VV

Концевой выключатель устанавливается возле правой тормозной ручки и управляет включением заднего стоп-сигнала. При перемещении рычага приводной штифт меняет состояние контактов, после чего фонарь реагирует на нажатие тормоза. Такое исполнение применяется на четырехтактных мопедах и другой мототехнике с правым передним тормозным рычагом, гидравлическим приводом и дисковым тормозом. Деталь подходит для ремонта при отказе штатного датчика, запаздывании сигнала или нестабильном срабатывании.

Конструкция и подключение

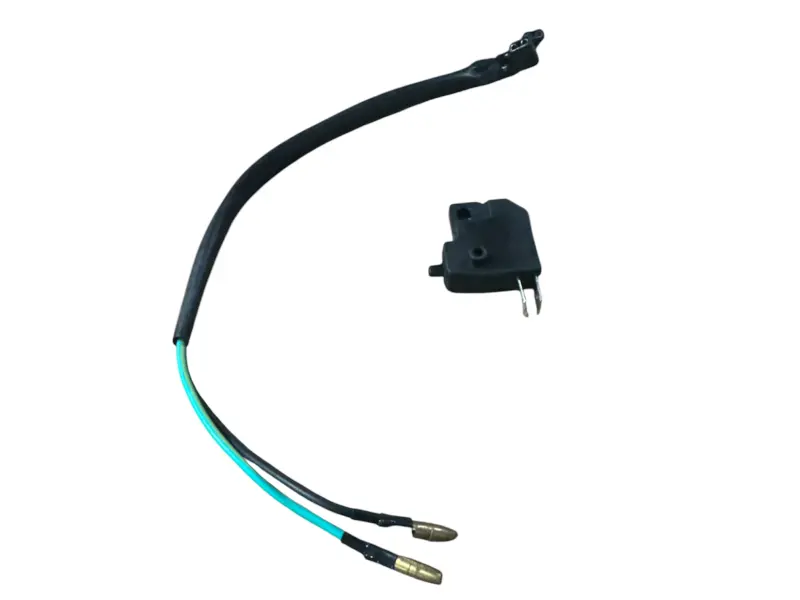

Выключатель имеет компактный корпус квадратной формы, выступающий приводной штифт и два контактных вывода. Для подключения предусмотрен отдельный двухпроводный жгут с изолированными наконечниками. Механическая часть взаимодействует с тормозным рычагом, а провод соединяет выключатель со штатной проводкой. Правое исполнение определяет расположение корпуса и направление работы штифта, поэтому левую и правую модификации нельзя выбирать только по общему назначению.

Исправный выключатель должен уверенно менять состояние контактов при движении рычага и возвращаться в исходное положение после его отпускания. Он не влияет на создание тормозного усилия, но обеспечивает правильную реакцию стоп-сигнала на действия водителя. Перед заменой стоит проверить лампу или светодиодный модуль фонаря, соединения проводки и контактные наконечники: похожие симптомы могут возникать не только из-за самого выключателя.

Что сверить перед выбором

• Сторону установки: эта модификация рассчитана на правую тормозную ручку.
• Форму корпуса: посадочное место должно соответствовать квадратному исполнению, а не круглому или удлиненному датчику.
• Положение штифта: рычаг должен нажимать и отпускать его без перекоса, заклинивания и чрезмерного усилия.
• Крепление: сравните расположение отверстия, упоров и выступов с демонтированной деталью.
• Подключение: проверьте количество выводов, форму наконечников на проводе и ответные соединения штатной проводки.
• Прокладку жгута: длины провода должно хватать до точки соединения без натяжения при повороте руля.

Даже у внешне похожих мопедов форма тормозной машинки и расположение выключателя могут различаться. Для точного подбора сопоставляйте всю геометрию старой детали: сторону, контур корпуса, направление штифта, крепежную точку и способ подключения. Одного совпадения по названию техники недостаточно, если прежний выключатель имеет другую посадку или иной вывод проводов.

Когда требуется замена

Проверить концевик следует, если стоп-сигнал не реагирует на правую ручку, включается только при сильном нажатии, продолжает гореть после отпускания рычага либо периодически пропадает при движении руля и вибрации. До монтажа состояние контактов можно проверить мультиметром, аккуратно нажимая приводной штифт. Если показания не меняются, возникают только в отдельном положении или пропадают при легком перемещении выводов, деталь либо ее соединения требуют обслуживания или замены.

Установка и контроль работы

Перед установкой выключите зажигание и зафиксируйте расположение прежнего выключателя и провода. Корпус устанавливают без перекоса, оставляя штифту свободный ход. Контактные выводы соединяют плотно, но без изгиба и боковой нагрузки. Жгут прокладывают вдали от подвижных кромок рычага и мест, где его может зажать крепежом. Оставьте запас провода для полного поворота руля в обе стороны, не создавая провиса возле органов управления.

После сборки несколько раз нажмите и отпустите правую ручку при неподвижной технике. Стоп-сигнал должен включаться при движении рычага, выключаться после отпускания и сохранять стабильную работу при повороте руля. Такая проверка помогает сразу обнаружить неправильное положение корпуса, неполный ход штифта или неплотное соединение контактов.
