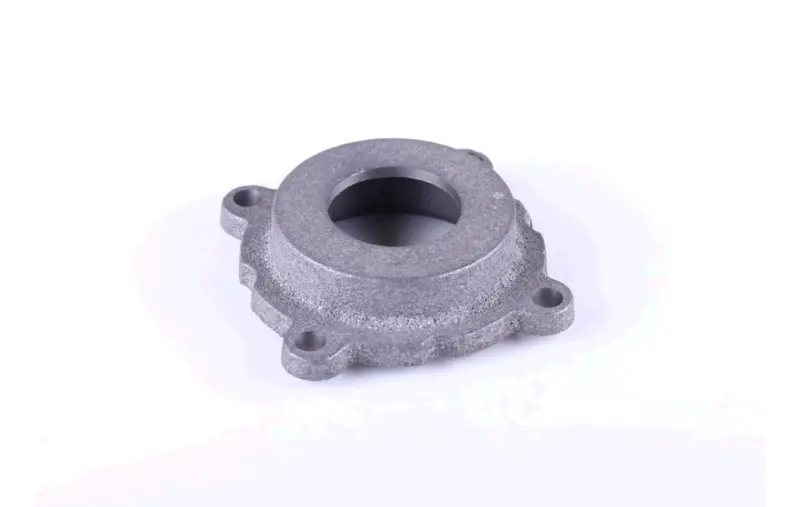

Корпус сальника оси редуктора фрезы, тип 2

Корпус сальника оси редуктора фрезы, тип 2

Деталь предназначена для установки сальника на оси редуктора фрезы мотоблока. Корпус фиксирует уплотнение в предусмотренном посадочном положении, поддерживает его относительно оси и закрывает соответствующую часть редуктора. Исполнение типа 2 имеет собственную геометрию, поэтому при подборе нужно учитывать не только назначение запчасти, но и все присоединительные размеры.

Назначение и конструкция

Корпус изготовлен из чугуна и рассчитан на монтаж в редуктор фрезы. Центральная часть образует ступенчатую посадочную зону для сальника и прохода оси. Вокруг нее расположены три крепежных выступа с отверстиями, позволяющие зафиксировать деталь на ответной плоскости. Такая компоновка удерживает уплотнение соосно с валом и создает неподвижную опору для его работы.

Сальник в этом месте препятствует выходу масла из редуктора и проникновению загрязнений к посадочной зоне. Сам корпус не заменяет уплотнение: его задача — обеспечить сальнику правильное положение и плотное прилегание к месту установки. Деталь обычно меняют при трещинах, повреждении посадочной поверхности, деформации крепежных выступов, разбитых отверстиях либо износе зоны, в которой размещается сальник.

Размеры для подбора

• Внутренние диаметры: 70/41 мм.
• Диаметр посадочного места: 80 мм.
• Межболтовое расстояние: 78 мм.
• Диаметр крепежных отверстий: 9,5 мм.
• Высота корпуса: 31 мм.
• Масса: 410 г.
• Материал: чугун.
• Исполнение: тип 2.

Для уверенного выбора сравните новый корпус со снятой деталью по внутренним диаметрам, общей высоте, диаметру посадочной части, расположению крепежных отверстий и расстоянию между ними. Отдельно проверьте форму прилегающей плоскости и количество точек крепления. Совпадения общего назначения или внешних очертаний недостаточно: редукторы фрез разных исполнений могут использовать корпуса с отличающейся геометрией.

Подготовка и установка

Перед монтажом очистите место крепления от остатков загрязнений и старых уплотняющих материалов. Осмотрите ответную плоскость редуктора: на ней не должно быть заусенцев, глубоких рисок и налипших частиц, способных вызвать перекос. Проверьте ось в зоне контакта с кромкой сальника. Выработка, коррозия или повреждения на этой поверхности могут привести к повторному появлению следов масла даже после установки исправного корпуса.

До окончательной сборки приложите корпус к месту монтажа без усилия. Все крепежные отверстия должны совместиться, центральная часть — свободно занять посадочное место, а прилегающая плоскость — лечь ровно по всему контуру. Не следует подгонять неподходящую деталь ударами, растачиванием отверстий или стачиванием крепежных выступов: изменение геометрии нарушает соосность сальника и оси.

Крепеж затягивайте последовательно и равномерно, не допуская перекоса чугунного корпуса. Одновременно оцените состояние самого сальника: затвердевшая, надорванная или деформированная кромка не обеспечит нормального уплотнения. После сборки проверьте свободное вращение оси, уровень масла в редукторе и отсутствие подтеков во время короткого пробного запуска. Такой контроль помогает вовремя заметить перекос, неплотное прилегание или повреждение сопряженных деталей.

Корпус типа 2 подходит для ремонта редуктора фрезы только при полном совпадении посадочной и крепежной геометрии. Точная сверка размеров до разборки сокращает время ремонта и позволяет сразу подготовить подходящий сальник и необходимый крепеж.
