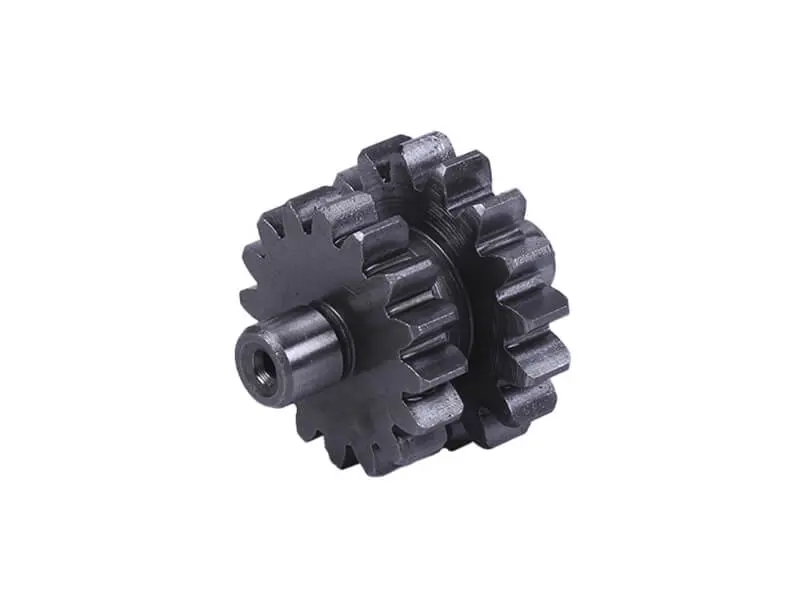

Промежуточная шестерня электростартера 4T CB250 с балансирным валом AMG

Промежуточная шестерня электростартера 4T CB250 с балансирным валом AMG

Деталь предназначена для стартерного привода четырехтактного двигателя CB250 в исполнении с балансирным валом. Она занимает промежуточное положение между шестернями пускового механизма: принимает вращение от электростартера и передает его дальше к механизму, который проворачивает двигатель при запуске. Такая шестерня нужна при ремонте штатного привода, когда старая деталь изношена, повреждена или уже не обеспечивает правильное зацепление.

Назначение и конструкция

Промежуточная шестерня работает во время электрического запуска, воспринимая нагрузку от стартера и взаимодействуя с соседними зубчатыми деталями. Конструкция включает несколько расположенных на одной оси зубчатых венцов и центральную посадочную часть. Благодаря этому вращение передается между шестернями, находящимися на разных позициях внутри пускового механизма.

Модель рассчитана именно на вариант 4T CB250 с балансирным валом. Обозначения CB250 недостаточно для выбора: двигатели этой группы встречаются в разных исполнениях, а стартерные шестерни могут отличаться числом зубьев, диаметрами венцов, общей шириной, посадкой и расположением относительно соседних деталей. Поэтому перед заказом нужно определить модификацию двигателя и сопоставить новую деталь со снятой.

Когда требуется проверка или замена

• электростартер вращается, но двигатель не проворачивается либо привод включается не каждый раз;
• при нажатии кнопки запуска появился хруст, стук или другой необычный механический шум;
• на зубьях есть сколы, замятие кромок, выраженная выработка или неравномерные следы контакта;
• обнаружен заметный люфт на оси, перекос или заедание при вращении шестерни.

Эти признаки требуют осмотра всего стартерного привода, поскольку похожие симптомы могут быть связаны не только с промежуточной шестерней. Вместе с ней проверяют сопрягаемые венцы, обгонную муфту, ось, посадочные места и крепеж. Если установить новую деталь рядом с поврежденной шестерней или не устранить перекос, неправильное пятно контакта снова создаст повышенную нагрузку на зубья.

Как правильно подобрать

Основной критерий совместимости — четырехтактный двигатель CB250 с балансирным валом. Дополнительно сравните старую и новую шестерни по всем конструктивным признакам. Для точного подбора полезно снять деталь и проверить:

• количество зубьев на каждом венце и их профиль;
• наружные диаметры зубчатых частей и расстояние между ними;
• общую ширину сборки, вылеты и взаимное положение венцов;
• диаметр и длину центральной посадочной части;
• расположение шестерни в приводе и форму сопрягаемых деталей.

Название мотоцикла само по себе не подтверждает совместимость: на технике одной модели могли применяться разные двигатели или версии пускового механизма. Надежнее ориентироваться на обозначение двигателя, наличие балансирного вала и фактическую геометрию снятой детали. Если старая шестерня разрушена, размеры и число зубьев можно сопоставить с целыми соседними деталями и схемой конкретного двигателя.

Рекомендации по установке

Перед сборкой очистите место установки от продуктов износа и внимательно осмотрите зубья сопрягаемых шестерен. Новая деталь должна свободно садиться на предусмотренную ось, вращаться без подклинивания и входить в зацепление всей предусмотренной шириной зуба. Недопустимы перекос, контакт краями и чрезмерный люфт: они ускоряют износ и могут вернуть шум или пропуски зацепления уже после ремонта.

При сборке соблюдайте порядок установки шайб, втулок и крепежа, предусмотренный конструкцией двигателя, а для смазывания используйте способ и материал из сервисных требований к конкретному мотору. После сборки стартерный привод следует проверить вручную на свободное движение, затем выполнить короткий пробный запуск и убедиться, что посторонние механические звуки отсутствуют. Такой подход помогает заменить именно поврежденную деталь и восстановить корректную передачу вращения в пусковом механизме.
