Вал коромысел AMG-2 для дизельных двигателей ZH1105N/ZH1115N

Вал коромысел AMG-2 для двигателей ZH1105N/ZH1115N

Деталь предназначена для ремонта клапанного механизма дизельных двигателей ZH1105N и ZH1115N, применяемых в мотоблочной технике. Вал служит опорой и направляющей для коромысел: они поворачиваются на нем и передают усилие к впускному и выпускному клапанам. От состояния этой опоры зависят свободное движение коромысел, сохранение заданных зазоров и согласованная работа клапанного механизма после сборки.

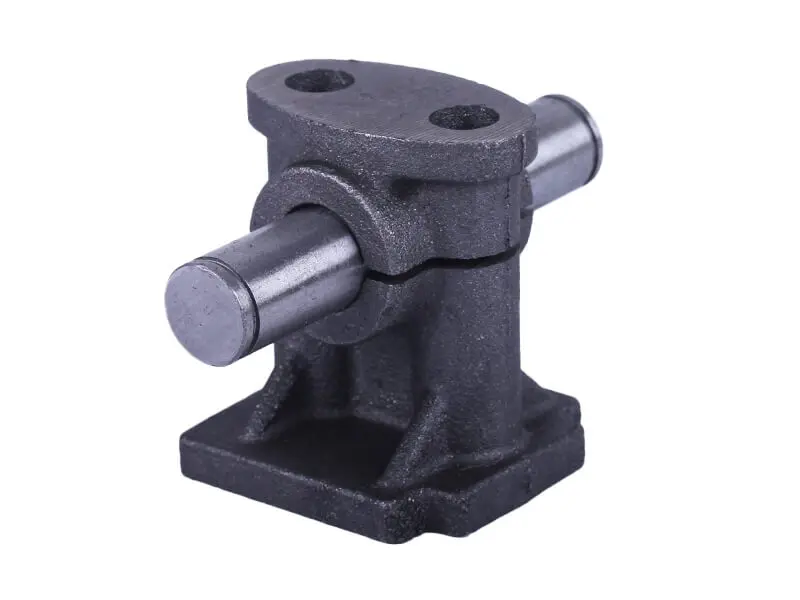

Конструкция объединяет поперечный вал с опорным корпусом. Оба конца вала выступают по сторонам корпуса, сверху расположена площадка с двумя крепежными отверстиями, а снизу — основание для установки на двигатель. Такая конфигурация важна при подборе: совпасть должна не только модель двигателя, но и геометрия посадки относительно демонтированной детали. Исполнение AMG-2 рассчитано на указанные дизельные двигатели, однако перед заказом стоит проверить конфигурацию конкретной модификации мотора.

Что проверить при выборе

• Модель двигателя. Ориентируйтесь на обозначение ZH1105N или ZH1115N в документации к мотору, а не только на название мотоблока или мототрактора.
• Посадочную конфигурацию. Сопоставьте форму основания, расположение двух крепежных отверстий, высоту опоры и направление выступающих концов вала.
• Основные размеры. Измерьте диаметр и общую длину вала, расстояние между крепежными отверстиями и ширину основания на снятой детали. Числовые значения должны совпадать с требованиями конкретного двигателя.
• Сопряженные детали. Проверьте, подходят ли имеющиеся коромысла к валу и нет ли на них выработки, которая может помешать нормальному движению после ремонта.

Когда требуется замена

Основанием для замены служат износ поверхности вала в местах движения коромысел, заметный люфт, задиры, деформация, трещины опорного корпуса или повреждение крепежных мест. Диагностика особенно актуальна, если после разборки клапанного механизма обнаружено неравномерное перемещение коромысел либо невозможно корректно выставить и сохранить тепловые зазоры. Установка нового вала без проверки коромысел не устраняет износ сопряженной пары, поэтому обе детали оценивают вместе.

Рекомендации по установке

Перед монтажом очистите посадочную поверхность и убедитесь, что опора устанавливается без перекоса. Осмотрите крепеж, коромысла и участки подвода смазки; загрязнения и повреждения в этих местах необходимо устранить до сборки. Затяжку выполняют в порядке и с усилием, указанными в руководстве для соответствующей версии двигателя. После фиксации коромысла должны двигаться свободно, без заеданий и чрезмерного бокового люфта.

После вмешательства в клапанный механизм обязательно проверяют и регулируют тепловые зазоры впускного и выпускного клапанов по данным руководства ZH1105N или ZH1115N. Универсальное значение использовать нельзя: порядок проверки и нормы относятся к конкретной модификации двигателя. До запуска также контролируют правильность положения коромысел и доступ смазки к трущимся сопряжениям.

Подтвержденные характеристики

• тип детали: вал коромысел в опорном корпусе;
• исполнение: AMG-2;
• совместимые двигатели: ZH1105N и ZH1115N;
• тип двигателей: дизельные;
• назначение: клапанный механизм системы газораспределения.

Вал коромысел AMG-2 подходит для планового ремонта и восстановления клапанного привода указанных двигателей. Точный подбор по модели мотора, посадочной конфигурации и размерам снятой детали помогает избежать несовпадения при установке и возвращает коромыслам предусмотренную опору.
