Электронный привод спидометра AMG для Lifan LF200-10L

Электронный привод спидометра AMG для Lifan LF200-10L

Предназначен для передачи сигнала о вращении переднего колеса на спидометр мотоцикла Lifan LF200-10L. Деталь устанавливается в зоне привода переднего колеса и соединяется с проводкой приборной панели кабелем с пластиковым разъемом. Такая конструкция используется в электронной системе индикации скорости и отличается от механического варианта с вращающимся тросом. Модельное обозначение, тип привода и конфигурацию подключения необходимо учитывать одновременно: внешне похожие детали для других мотоциклов могут иметь другую посадку или разъем.

Назначение и конструкция

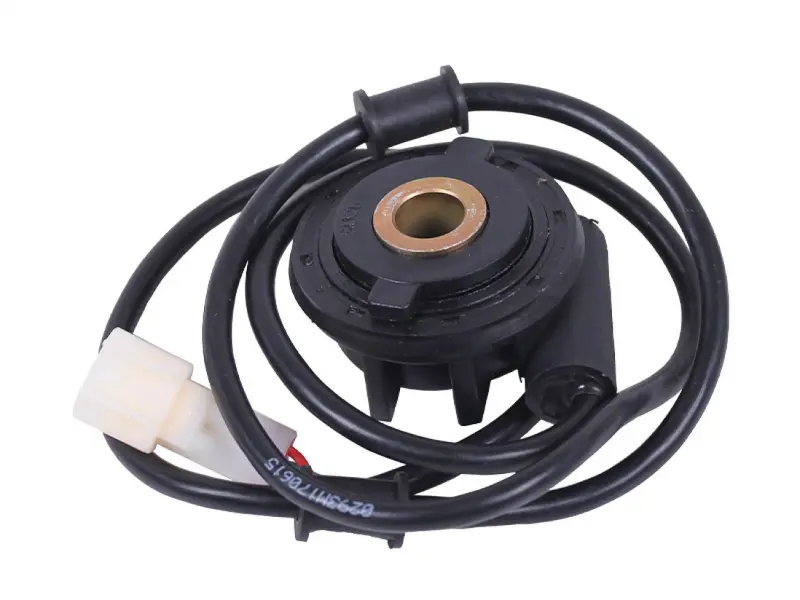

Корпус имеет круглую форму, центральную металлическую втулку и выступы, участвующие в позиционировании привода возле колеса. От корпуса отходит несъемный кабель длиной 890 мм, на конце которого расположен светлый пластиковый разъем. Наружный диаметр детали составляет 50 мм, внутренний диаметр — 12 мм, масса — 129 г. Эти параметры позволяют сравнить новую запчасть со снятым приводом до разборки мотоцикла и заранее проверить соответствие посадочного места, длины проводки и расположения точки подключения.

Привод рассматривают для замены, когда показания скорости становятся нестабильными, полностью исчезают либо меняются при движении кабеля. Перед заменой стоит осмотреть разъем и проводку мотоцикла, поскольку похожие симптомы также возникают при нарушении контакта или повреждении кабеля. Если корпус, провод или штекер старой детали имеют механические повреждения, установка исправного привода восстанавливает штатную передачу сигнала при условии исправности приборной панели и соединительной проводки.

Что проверить при подборе

Основной ориентир совместимости — точное обозначение Lifan LF200-10L и электронный принцип работы спидометра. Одного совпадения объема двигателя недостаточно: даже близкие модели одной марки могут различаться посадочной геометрией и подключением. До установки сопоставьте следующие параметры со снятой деталью:

• тип привода: электронный, с кабелем и разъемом, а не механический редуктор под трос;
• размеры корпуса: наружный диаметр 50 мм и внутренний диаметр 12 мм;
• длину кабеля: 890 мм, чтобы провод проходил по предусмотренному маршруту без натяжения;
• форму соединения: конфигурацию пластикового штекера, расположение контактов и ответную колодку мотоцикла;
• посадочную часть: форму центральной втулки, выступов корпуса и ориентацию выхода кабеля.

Рекомендации по установке

Перед разборкой зафиксируйте маршрут старого кабеля и положение разъема. Это поможет уложить новый провод по штатной траектории, сохранить достаточный запас при повороте руля и не допустить натяжения возле корпуса. Посадочную область следует очистить от загрязнений, а привод установить без перекоса, совместив его выступы с ответными частями. Корпус нельзя затягивать или подгонять усилием, если геометрия не совпадает.

• Провод прокладывают вдали от подвижных деталей, острых кромок и участков, где его может зажать креплением.
• Разъем соединяют до фиксации, не вытягивая кабель за жилы и не прикладывая усилие к месту его выхода из корпуса.
• После сборки проверяют свободное вращение переднего колеса и отсутствие натяжения провода во всем диапазоне поворота руля.
• Работу спидометра контролируют после завершения монтажа: показания должны появляться и изменяться без самопроизвольных пропаданий.

Эта запчасть подходит для ремонта штатной системы индикации скорости Lifan LF200-10L, когда требуется электронный привод с указанными размерами и длиной кабеля. Точная сверка модели мотоцикла, посадки и штекера до монтажа помогает исключить несовместимость и выполнить замену без переделки проводки.
