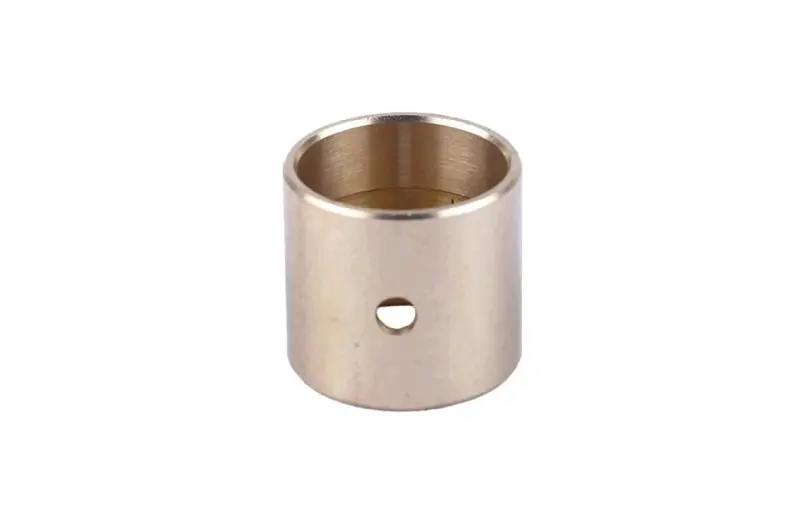

Втулка шатуна для мотоблока 190N/195N (9/12 л.с.) AMG-3

Втулка шатуна для дизельного мотоблока 190N/195N AMG-3

Деталь предназначена для ремонта дизельных двигателей мотоблоков серий 190N и 195N, указанных для техники мощностью 9 и 12 л.с. Втулка устанавливается в верхнюю головку шатуна и образует посадочную поверхность для поршневого пальца. В этом сопряжении палец должен перемещаться с предусмотренным зазором, без перекоса и чрезмерного люфта, поэтому состояние втулки напрямую учитывают при обслуживании шатунно-поршневого механизма.

Модели 190N и 195N относятся к одноцилиндровым четырехтактным дизельным двигателям с водяным охлаждением. Одной мощности техники недостаточно для точного подбора: у мотоблоков разных выпусков и модификаций могут различаться установленный двигатель, шатун и фактические посадочные размеры. Обозначения 190N/195N и исполнение AMG-3 задают основную применяемость этой позиции, а окончательный выбор выполняют по деталям разобранного двигателя.

Что проверить перед выбором

• Модель двигателя. Сверьте обозначение силового агрегата: втулка рассчитана на серии 190N и 195N, а не на внешне похожие двигатели другой серии.
• Посадку в шатуне. Сопоставьте наружный диаметр и высоту старой втулки с отверстием верхней головки шатуна. Изношенная или деформированная деталь может давать неточный результат, поэтому размеры оценивают вместе с состоянием посадочного места.
• Сопряжение с пальцем. Внутренний диаметр подбирают с учетом фактического размера поршневого пальца и требуемого монтажного зазора. Палец с выраженной выработкой нельзя оценивать как эталон нового размера.
• Подачу смазки. На цилиндрическом корпусе втулки предусмотрено радиальное отверстие. При подборе и монтаже его положение сопоставляют с каналом в шатуне, чтобы не перекрыть поступление масла к паре трения.

Когда втулку включают в ремонт

Основанием для проверки служат заметный люфт поршневого пальца, следы задиров, неравномерная выработка или овальность внутренней поверхности. Посторонний стук в верхней части шатунно-поршневого механизма также требует диагностики, но не указывает только на одну деталь: одновременно осматривают поршневой палец, верхнюю головку шатуна и состояние смазочного канала. Втулку меняют отдельно, когда шатун сохраняет пригодную геометрию и посадочное отверстие допускает корректную запрессовку новой детали.

Рекомендации по установке

Перед монтажом шатун очищают от загрязнений и остатков масла, осматривают посадочное место и проверяют проходимость канала смазки. Втулку запрессовывают подходящей оправкой с равномерным усилием, не допуская перекоса и повреждения кромок. Радиальное отверстие совмещают с каналом шатуна. После запрессовки контролируют, что проход для масла открыт, измеряют внутренний размер и проверяют зазор с поршневым пальцем. Если конструкция двигателя требует окончательной калибровки отверстия после запрессовки, ее выполняют по ремонтным данным конкретной модификации 190N или 195N.

При сборке сопряженные поверхности смазывают, а движение пальца проверяют без заеданий и бокового перекоса. Точные допуски, способ фиксации и параметры затяжки берут из руководства для установленного двигателя. Такой порядок помогает исключить ошибку, когда новая втулка формально входит в шатун, но после монтажа имеет неправильный зазор либо перекрытый подвод масла.

Основные данные

• тип детали — втулка верхней головки шатуна;
• применение — дизельные двигатели мотоблоков;
• серии двигателя — 190N и 195N;
• мощность по обозначению позиции — 9 и 12 л.с.;
• исполнение — AMG-3;
• конструкция — цилиндрическая втулка с радиальным отверстием.

Эта позиция подходит для восстановления штатного сопряжения шатуна с поршневым пальцем на двигателях 190N/195N. Перед заказом сравните модель мотора и все посадочные параметры: сходная форма втулок для других дизелей не подтверждает их взаимозаменяемость.
