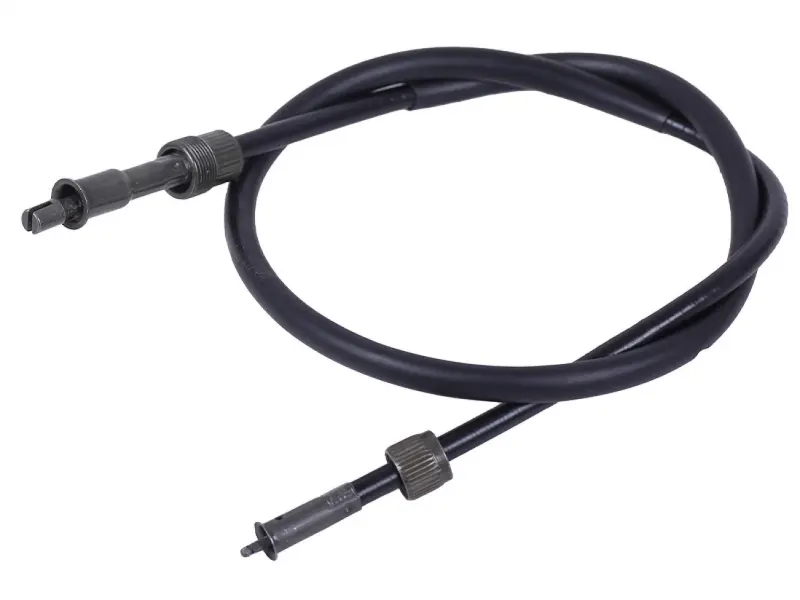

Трос спидометра Shineray XY250GY-9A, 870 мм

Трос спидометра Shineray XY250GY-9A, 870 мм

Механический трос предназначен для передачи вращения от привода спидометра на колесе к прибору мотоцикла Shineray XY250GY-9A. Он возвращает штатному указателю скорости связь с колесным приводом после обрыва, подклинивания или износа прежнего троса. Заявленная длина детали составляет 870 мм, поэтому она рассчитана на прокладку по предусмотренному для этой модели маршруту.

Назначение и конструкция

Во время движения привод вращает внутренний сердечник троса, а тот передает вращение механизму спидометра. Гибкая наружная оболочка позволяет провести деталь от колеса к приборной панели с учетом поворота руля и расположения креплений. Черная оболочка закрывает сердечник по всей рабочей длине, а соединительные наконечники служат для фиксации троса с обеих сторон.

На концах используются разные по форме присоединительные части и резьбовые гайки. Такая конфигурация важна для правильного соединения с приводом и прибором: недостаточно подобрать любой трос похожей длины. Геометрия наконечников, резьба, длина оболочки и свободный выход сердечника должны соответствовать штатной детали.

Что проверить при подборе

Модель XY250GY-9A должна совпадать полностью, включая индекс после дефиса. Обозначения близких версий семейства XY250GY не подтверждают взаимозаменяемость, поскольку маршрут прокладки и присоединения могут различаться. Перед установкой сопоставьте новую и снятую детали по следующим признакам:

• Длина: для этого троса заявлено 870 мм; сравните способ измерения и фактический маршрут на мотоцикле.
• Наконечники: проверьте форму приводных концов, их выступание и посадку в ответные части.
• Резьбовые соединения: диаметр, шаг резьбы и расположение гаек должны подходить к обоим местам крепления.
• Оболочка: сравните длину защищенной части и положение упоров, чтобы после монтажа сердечник не оказался натянутым.
• Прокладка: при прямом положении руля и при повороте в обе стороны тросу необходим запас для свободного движения без перегиба.

Особенно внимательно проверяйте деталь, если на мотоцикле менялись приборная панель, привод спидометра, переднее колесо или элементы передней части. В такой ситуации установленная конфигурация может отличаться от первоначальной даже при совпадении модели мотоцикла.

Установка и проверка работы

Перед снятием старого троса запомните его маршрут и точки фиксации. Новый трос укладывают плавными изгибами, не зажимая оболочку между деталями и не располагая ее рядом с подвижными местами, где возможно перетирание. При повороте руля оболочка не должна натягиваться, резко менять изгиб или ограничивать движение рулевого управления.

Приводные концы необходимо полностью посадить в ответные гнезда, после чего ровно навинтить соединительные гайки. Перекос резьбы или неполная посадка сердечника могут привести к отсутствию показаний и ускоренному повреждению концов. После сборки проверьте крепления, свободный поворот руля и работу указателя сначала на небольшой скорости.

Когда требуется замена

Поводом проверить трос служат неподвижная стрелка при движении, периодические пропуски показаний, рывки стрелки или подклинивание сердечника. Перед заменой также осматривают привод у колеса и сам спидометр: новый трос устранит неисправность только тогда, когда причина находится в прежнем тросе либо его соединениях.

Эта деталь подходит для восстановления механического привода спидометра Shineray XY250GY-9A без изменения штатного принципа работы. Точное сопоставление длины, наконечников и резьбовых соединений помогает выбрать трос, который корректно размещается на мотоцикле и надежно соединяет привод с прибором.
