Диск тормозной передний AMG для XY200GY-6C, 4 болта

Передний тормозной диск AMG для XY200GY-6C, крепление на 4 болта

Диск предназначен для переднего колеса мотоцикла Shineray XY200GY-6C в исполнении с четырехточечным креплением. Он работает в паре с тормозным суппортом и колодками: при нажатии на рычаг колодки прижимаются к рабочему кольцу, а возникающее трение замедляет вращение колеса. Деталь подходит для ремонта штатной передней дисковой системы, когда установленный ротор изношен или поврежден и его параметры уже не соответствуют требованиям обслуживания.

Конструкция и назначение

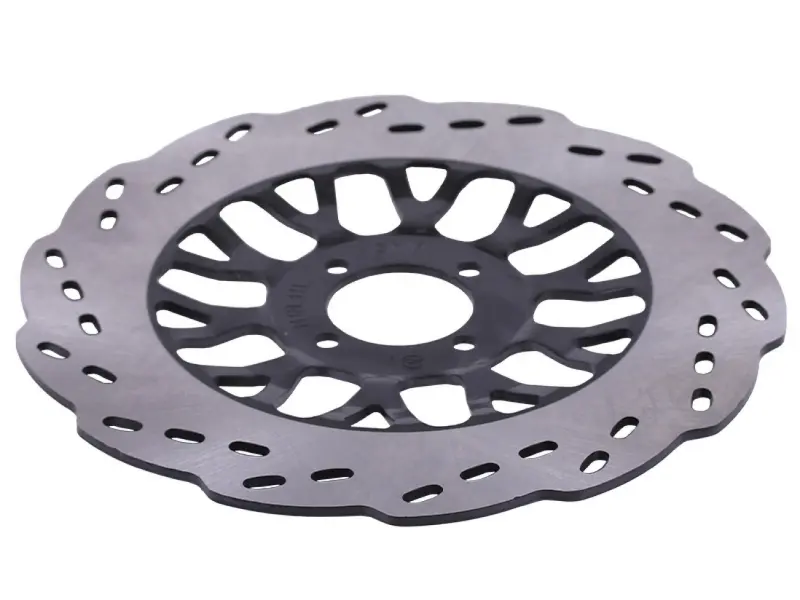

Рабочее кольцо выполнено с продолговатыми прорезями и волнистым наружным контуром, а центральная часть имеет четыре крепежных отверстия. Такая конфигурация соответствует представленному исполнению диска AMG для XY200GY-6C. Прорези разрывают сплошную поверхность дорожки контакта и оставляют открытые каналы в зоне трения; при эксплуатации они участвуют в удалении продуктов износа и влаги из области контакта колодок. Центральная часть связывает рабочее кольцо со ступицей переднего колеса.

Поводом проверить диск служат глубокие борозды на дорожке, трещины, следы сильного перегрева, ощутимое биение или толщина ниже предельного значения, установленного изготовителем мотоцикла. Сам внешний вид не заменяет измерения: толщину и биение оценивают инструментально, а допустимые значения берут из сервисных данных конкретной модификации. Одновременно осматривают колодки и суппорт, поскольку неравномерный износ или затрудненное движение деталей суппорта может ухудшить работу нового ротора.

Что проверить при подборе

Обозначение XY200GY-6C необходимо сопоставлять именно с четырехболтовым вариантом переднего колеса. Для этой модели встречаются и передние диски с креплением на шесть болтов, поэтому совпадения названия мотоцикла недостаточно. Перед заказом снимите размеры со штатной детали или сверьтесь с технической документацией мотоцикла.

• Место установки: переднее колесо и передний суппорт.
• Схема крепления: четыре отверстия под болты; число отверстий должно полностью совпасть со ступицей.
• Посадочная геометрия: сравните наружный диаметр, центральное отверстие, диаметр расположения крепежа и расстояния между центрами отверстий.
• Рабочая геометрия: проверьте толщину, вылет относительно ступицы и положение дорожки в проеме суппорта.
• Форма: сопоставьте волнистый внешний край, конфигурацию центральной части и расположение прорезей с демонтированным диском.

Монтаж и проверка после установки

Для замены снимают переднее колесо и освобождают диск от крепежа. Посадочную плоскость ступицы очищают от грязи, коррозионных отложений и остатков загрязнений, способных вызвать перекос. Рабочую дорожку и сопрягаемые поверхности обезжиривают; масло и пластичная смазка не должны попадать в зону контакта с колодками. Диск устанавливают без принудительного смещения, а крепеж затягивают крест-накрест моментом, указанным изготовителем мотоцикла. Произвольное усилие затяжки использовать не следует.

Перед окончательной сборкой проверяют состояние колодок, свободное перемещение компонентов суппорта и отсутствие повреждений посадочной поверхности. После установки колесо должно вращаться без ненормального заедания, а диск — проходить между колодками без заметного бокового отклонения. До начала движения несколько раз нажимают тормозной рычаг, чтобы колодки заняли рабочее положение, затем проверяют давление на рычаге и работу тормоза на неподвижном мотоцикле. Если нет инструмента для контроля биения и момента затяжки, установку стоит поручить специалисту по мототехнике.

Краткие характеристики

• Тип детали: передний тормозной диск.
• Применение: Shineray XY200GY-6C, версия с креплением диска на 4 болта.
• Бренд: AMG.
• Рабочее кольцо: с продолговатыми прорезями и волнистым наружным контуром.

Этот диск выбирают как замену для четырехболтового переднего ротора XY200GY-6C при полном совпадении посадочных и рабочих размеров. Точная сверка геометрии перед монтажом помогает расположить дорожку по центру суппорта и исключить покупку детали от другой версии переднего колеса.
