Барабанные тормозные колодки Муравей PITON mod. B

Барабанные тормозные колодки Муравей PITON mod. B

Комплект предназначен для обслуживания барабанного тормоза мотороллера «Муравей». Колодки устанавливаются внутри тормозного барабана и при нажатии на тормоз раздвигаются приводным механизмом. Фрикционные накладки прижимаются к внутренней поверхности барабана, создавая необходимое для замедления трение. После снятия усилия пружины возвращают колодки в исходное положение, чтобы они не препятствовали свободному вращению колеса.

Исполнение mod. B следует учитывать при подборе: в продаже встречаются колодки для «Муравья» в вариантах mod. A и mod. B, поэтому одного названия модели техники недостаточно. До заказа необходимо сопоставить вариант детали, форму металлических оснований, расположение опорных участков и отверстий под пружины с демонтированным комплектом. Также проверяют наружный диаметр собранной пары, ширину фрикционной накладки и конфигурацию тормозного щита. Эти параметры должны соответствовать конкретному барабану и механизму привода.

Конструкция и назначение

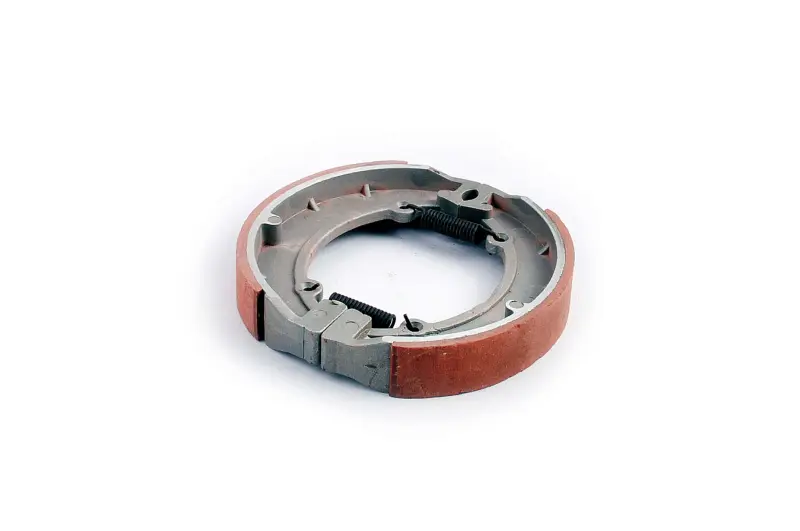

Комплект состоит из двух дугообразных колодок с фрикционными накладками и соединяющих их возвратных пружин. Такая парная конструкция обеспечивает работу колодок по внутренней окружности барабана. Пружины удерживают детали вместе и возвращают их после торможения. При установке важно сохранить предусмотренное положение каждой колодки и правильно зацепить пружины: неправильная сборка может вызвать постоянное касание барабана или неполный возврат механизма.

• Тип тормоза: барабанный.
• Назначение: мотороллер «Муравей» с подходящей конфигурацией тормозного механизма.
• Производитель: PITON.
• Вариант исполнения: mod. B.
• Конструкция: две колодки с дуговыми фрикционными накладками и возвратными пружинами.

Когда требуется замена

Колодки меняют при достижении накладками предельного износа, повреждении или отслоении фрикционного слоя, а также при его загрязнении смазкой. Поводом для разборки тормоза могут стать увеличение хода привода, ухудшение замедления, посторонний шум либо неполное растормаживание колеса. Эти признаки не всегда связаны только с колодками, поэтому одновременно осматривают барабан, приводной кулачок, оси опоры, тормозной щит и состояние пружин.

Изношенная внутренняя поверхность барабана способна ухудшить прилегание новых накладок. Перед сборкой барабан проверяют на выраженные борозды, трещины, следы сильного перегрева и недопустимую выработку. Допустимые размеры и предел износа определяют по технической документации конкретной модификации мотороллера. Фрикционные поверхности колодок и барабана должны оставаться чистыми: попадание масла или консистентной смазки нарушает нормальное трение.

Подготовка к установке

Перед демонтажем полезно зафиксировать расположение старых колодок и пружин, поскольку стороны и точки зацепления должны быть восстановлены правильно. После установки проверяют свободное вращение колеса при отпущенном приводе, регулируют свободный ход согласно руководству по обслуживанию и выполняют контроль работы тормоза на небольшой скорости. Колодки устанавливают парой, чтобы рабочие поверхности имели сопоставимое состояние и равномерно взаимодействовали с барабаном.

Эта позиция подходит для ремонта барабанного тормоза «Муравья» только при совпадении исполнения mod. B и посадочной геометрии. Если прежняя деталь отличается формой, расположением пружин или рабочими размерами, следует выбрать другую модификацию. Точная сверка перед монтажом помогает избежать затрудненной сборки, постоянного трения и неправильной регулировки тормоза.
