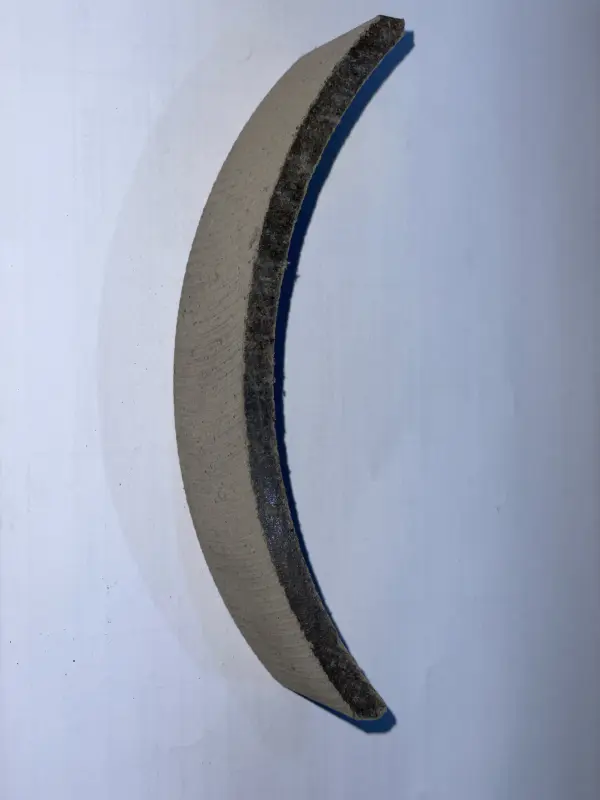

Фрикционная накладка тормозной колодки МТ Днепр JING

Фрикционная накладка тормозной колодки МТ Днепр JING

Накладка предназначена для восстановления тормозной колодки барабанного механизма на мотоциклах МТ и Днепр. Ее фрикционная поверхность прижимается к внутренней поверхности барабана и создает сопротивление вращению колеса при нажатии на педаль или рычаг тормоза. Деталь подходит для ремонта колодки, у которой старый фрикционный слой изношен, поврежден перегревом либо начал отслаиваться, но основание колодки еще пригодно для дальнейшего использования.

Назначение и работа в тормозном механизме

Дугообразная форма соответствует принципу работы барабанного тормоза: при разжатии колодок накладка должна контактировать с барабаном по своей наружной поверхности. От состояния этого слоя зависят площадь соприкосновения, равномерность замедления и корректная регулировка механизма. Изношенная накладка увеличивает ход привода, может соприкасаться с барабаном неравномерно и становится причиной шума. Если на старой детали присутствуют глубокие повреждения, следы сильного перегрева, растрескивание или отслоение, ее дальнейшая эксплуатация нежелательна.

Модель JING заявлена для отечественных четырехтактных мотоциклов Днепр МТ с двигателем 650 см³. При этом в пределах семейства встречаются разные годы выпуска, исполнения ступиц и ранее установленные детали. Поэтому обозначение модели служит первым ориентиром, а окончательный выбор выполняют по фактической колодке и тормозному барабану конкретного мотоцикла.

Что проверить перед заказом

Снятую накладку или колодку следует использовать как образец. Сравните длину дуги, ширину, толщину, радиус кривизны и форму торцов. Накладка должна размещаться на основании без перекоса и соответствовать внутреннему радиусу барабана. Отдельно определите способ крепления, предусмотренный вашей колодкой: он должен совпадать с технологией установки выбранной детали. Размеры и крепеж нельзя подбирать приблизительно, поскольку неправильная геометрия уменьшает площадь контакта и мешает отрегулировать тормоз.

• Совместимость: семейство мотоциклов МТ, Днепр; в товарной карточке указаны четырехтактные модели объемом 650 см³.
• Тип детали: фрикционная накладка для колодки барабанного тормоза.
• Форма: изогнутая по дуге, рассчитанная на работу внутри тормозного барабана.
• Назначение ремонта: восстановление контактного слоя колодки без необоснованной замены пригодного основания.

Установка и контроль после ремонта

Перед установкой колодку демонтируют, полностью удаляют остатки прежней накладки и проверяют металлическое основание. На нем не должно быть деформации, трещин или повреждений посадочной поверхности. Новую деталь располагают по дуге ровно, без смещения относительно краев основания, и фиксируют способом, предусмотренным конструкцией колодки. Если состояние основания вызывает сомнения, практичнее заменить колодку целиком, а не восстанавливать ее одной накладкой.

После сборки проверяют состояние второй колодки, пружин, осей и внутренней поверхности барабана, затем регулируют привод по руководству для конкретной модели. Колесо должно вращаться свободно при отпущенном тормозе, а колодки — включаться без заеданий и перекоса. Первую проверку выполняют на небольшой скорости в безопасном месте, оценивая равномерность срабатывания. Такая последовательность помогает получить правильный контакт нового фрикционного слоя с барабаном и вовремя обнаружить неисправности соседних деталей.

Эта накладка подойдет для планового восстановления барабанного тормоза МТ или Днепр, когда геометрия исходной колодки совпадает, а ее металлическое основание сохраняет исправное состояние. Для точного подбора заранее сопоставьте все размеры и способ фиксации со снятой деталью.
