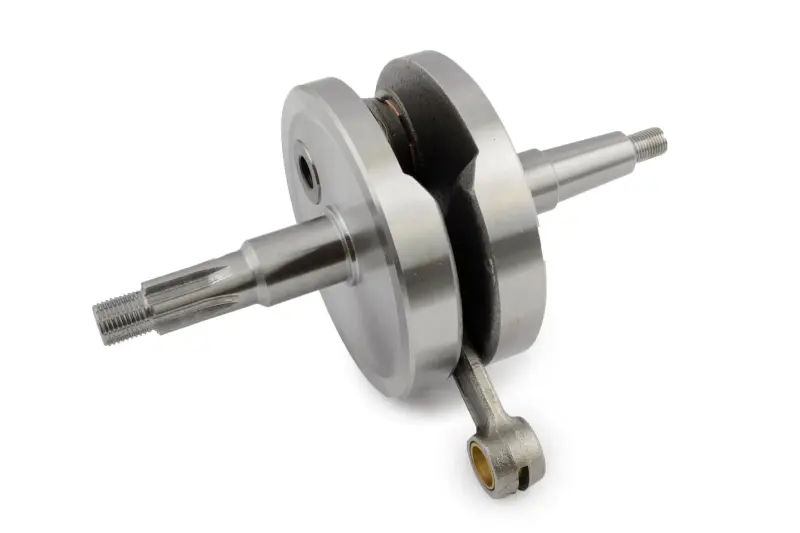

Коленвал Муравей с сепаратором VDK

Коленвал Муравей с сепаратором VDK

Коленчатый вал предназначен для ремонта двухтактного двигателя мотороллера Муравей класса 200 см³. Деталь принимает усилие от поршня через шатун, преобразует возвратно-поступательное движение во вращение и передает крутящий момент другим механизмам двигателя. От состояния коленвала напрямую зависят плавность вращения, правильное движение поршня и стабильная работа двигателя после сборки.

Конструкция и назначение

Коленвал поставляется как собранная кривошипно-шатунная деталь: конструкция включает две щеки, цапфы и шатун. В головке шатуна предусмотрен сепаратор — именно этот вариант необходимо учитывать при подборе поршневого пальца и сопрягаемых деталей. На одной из цапф имеется шлицевой участок, а на концах предусмотрены резьбовые части для штатного крепежа. Такая геометрия требует точного совпадения с деталями конкретного двигателя.

Замена коленвала актуальна при заметном радиальном или осевом люфте шатуна, стуке в кривошипном механизме, повреждении посадочных поверхностей, резьбы либо шлицев, а также при биении цапф. Подобные дефекты нельзя оценивать только по общему состоянию двигателя: после разборки проверяют сам вал, шатунное соединение, опоры в картере и сопрягаемые детали. Новый коленвал позволяет заменить собранную деталь целиком, когда восстановление старой конструкции нецелесообразно.

Что сверить перед выбором

• Модель двигателя: коленвал рассчитан на мотороллер Муравей с двухтактным двигателем класса 200 см³.
• Исполнение шатуна: эта версия выполнена с сепаратором; вариант со втулкой является другой модификацией.
• Форму приводной стороны: расположение и профиль шлицев должны соответствовать снятому коленвалу и устанавливаемой детали привода.
• Посадочные места: сравните диаметры и длину цапф, ступени под подшипники и уплотнения, а также положение резьбовых участков.
• Сопрягаемые детали: заранее проверьте состояние подшипников, сальников, поршневого пальца и крепежа, чтобы не устанавливать новый вал вместе с изношенными компонентами.

Название модели само по себе не заменяет сравнение конструкции. На технике разных лет и после прежних ремонтов могут встречаться отличающиеся исполнения коленвала. Для уверенного подбора старую деталь следует очистить и сопоставить с новой по обеим цапфам, шлицам, резьбе, посадкам и типу опоры в головке шатуна. Особенно внимательно проверяют приводную сторону: внешне близкие варианты могут иметь различное соединение со звездочкой или другой сопрягаемой деталью.

Рекомендации по установке

Монтаж выполняют при разобранном двигателе с контролем состояния картера и опор коленвала. Посадочные поверхности очищают от загрязнений и остатков старых уплотнений, а подшипники и сальники осматривают до окончательной сборки. Усилие при установке нельзя передавать через шатун или щеки: для запрессовки применяют подходящую оснастку и воздействуют на нужную посадочную часть. Это помогает не нарушить взаимное положение щек и не вызвать биение.

После установки проверяют свободное вращение вала, отсутствие заедания, положение шатуна и корректную посадку деталей на обеих цапфах. Крепеж затягивают по требованиям руководства для конкретной модификации двигателя. Если нет оборудования для измерения биения и правильной установки подшипников, сборку лучше поручить мастеру, знакомому с двигателями Муравей. Точная проверка перед монтажом снижает риск повторной разборки и помогает получить предсказуемую работу отремонтированного двигателя.
