Статор генератора 4T Profactory 250, 12 катушек, 5 проводов, 3 фазы

Статор генератора 4T Profactory 250

Статор генератора Profactory 250 предназначен для мотоцикла с четырёхтактным двигателем и трёхфазной схемой генератора. Узел формирует электрический ток для зарядки аккумулятора и питания бортовой электросистемы. От его исправной работы зависит подача энергии к потребителям мотоцикла во время работы двигателя, поэтому при проблемах с зарядкой, светом или электрическим оборудованием состояние статора требует проверки.

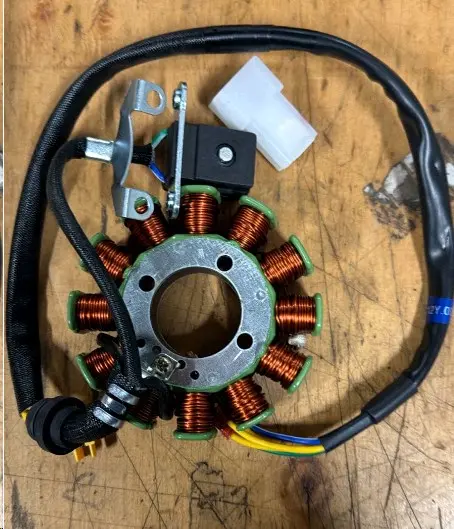

Эта версия выполнена с 12 катушками, имеет пять проводов и рассчитана на трёхфазное подключение. Провода выведены в общий жгут с разъёмом, а сама статорная пластина имеет монтажные отверстия для установки в штатное место. Такая конфигурация является главным ориентиром при подборе: число катушек и проводов должно совпадать с заменяемой деталью, поскольку внешне похожие статоры могут иметь другую электрическую схему или исполнение разъёмов.

Статор устанавливается внутри генераторного узла и работает совместно с другими элементами электрооборудования. Его не следует выбирать только по обозначению «250»: на мотоциклах одной кубатуры встречаются разные варианты крышек двигателя, креплений, проводки и разъёмов. Перед заказом сравните старую деталь с товаром по количеству катушек, количеству и цветовой маркировке проводов, форме монтажной пластины, расположению отверстий, длине жгута и типу ответной части разъёма. Особенно важно проверить, что на мотоцикле используется именно трёхфазная схема с пятью проводами.

Преимущества:

• исполнение для 4T Profactory 250;
• 12 катушек в статорной сборке;
• пять проводов для соответствующего типа подключения;
• трёхфазная схема генератора;
• жгут проводов с разъёмом для подключения к штатной проводке;
• удобный вариант для замены неисправного статора без подбора отдельных обмоток.

Причиной замены могут стать отсутствие или нестабильность зарядки, перебои в работе освещения и других электрических потребителей, повреждение изоляции проводов либо следы перегрева обмоток. Такие симптомы могут быть связаны и с регулятором напряжения, разъёмами, проводкой или аккумулятором, поэтому перед установкой новой детали полезно проверить всю цепь. Это поможет точно определить неисправность и не менять исправный компонент.

При монтаже отсоедините питание мотоцикла, аккуратно уложите жгут по штатному маршруту и убедитесь, что проводка не пережимается крышкой и не касается движущихся либо горячих частей двигателя. Разъём должен соединяться без усилия и иметь такое же расположение контактов, как у снятого статора. После установки проверьте работу зарядной системы и электрооборудования. Статор генератора Profactory 250 с 12 катушками и 5 проводами подходит для плановой замены только после сверки всех указанных точек с установленным узлом.
