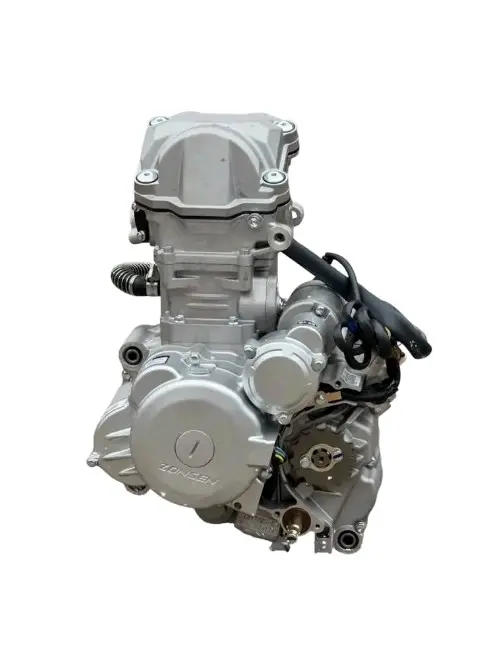

Двигатель 4T Zongshen NB300 (ZS174MN), 6 передач

Двигатель 4T Zongshen NB300 (ZS174MN), 6 передач

Четырёхтактный двигатель Zongshen NB300 предназначен для замены силового агрегата на мотоциклетной технике с обозначениями CB300, NB-300 и 174MN. Это одноцилиндровый мотор жидкостного охлаждения с механической шестиступенчатой коробкой передач. Он подходит для ремонта с полной заменой двигателя, когда важно сохранить привычную ступенчатую трансмиссию и штатный принцип её работы.

Семейство NB300 / ZS174MN-5 имеет рабочий объём 279,6 см³, четырёхклапанную головку цилиндра и верхнее расположение распределительного вала. Жидкостная система охлаждения подключается к штатному контуру мотоцикла. Механическая коробка на шесть передач обеспечивает соответствующую схему переключения, поэтому агрегат следует подбирать на замену мотору с таким же устройством трансмиссии.

Двигатель поставляется в виде собранного силового агрегата. Такой формат удобен при восстановлении мотоцикла, если ремонт отдельных узлов прежнего мотора нецелесообразен и требуется его полная замена. При этом принадлежность техники к классу CB300 или совпадение рабочего объёма сами по себе не гарантируют установку без дополнительных проверок. Даже у мотоциклов одной кубатуры могут различаться рама, крепления, навесные компоненты и схема подключения.

Конструкция и назначение

• четырёхтактная одноцилиндровая конструкция;
• серия Zongshen NB300 / ZS174MN;
• рабочий объём серии ZS174MN-5 — 279,6 см³;
• четырёхклапанная головка цилиндра;
• верхнее расположение распределительного вала;
• жидкостное охлаждение;
• механическая шестиступенчатая коробка передач;
• применение — замена двигателя в сборе при ремонте мотоцикла.

Как правильно подобрать двигатель

Перед заказом сопоставьте полную маркировку демонтированного мотора с обозначениями заменяемого агрегата. Затем проверьте фактическую конфигурацию всех узлов, участвующих в установке. Необходимо сравнить расположение и геометрию креплений, точки подключения впуска и выпуска, привод ведущей звезды, подсоединение системы охлаждения, электрические разъёмы и органы управления коробкой передач.

Особое внимание уделите посадочным точкам и взаимному расположению подключаемых узлов. Общее обозначение CB300 может использоваться на технике с различиями в раме, навесном оборудовании или электропроводке. По этой причине решение о совместимости принимают по совокупности признаков: полной маркировке прежнего двигателя, конструкции креплений, схеме трансмиссии и фактическому соответствию всех соединений.

Установка

Монтаж выполняйте в соответствии с руководством конкретного мотоцикла. До окончательной установки убедитесь, что двигатель корректно располагается в раме, крепёжные точки совпадают, а подключение впуска, выпуска и привода ведущей звезды соответствует конструкции техники. Контур жидкостного охлаждения должен соединяться со штатной системой мотоцикла без изменения предусмотренной схемы её работы.

После монтажа проверьте правильность подключения системы охлаждения, электропроводки и электрических разъёмов. Отдельно проконтролируйте работу органов управления трансмиссией и корректность переключения шестиступенчатой коробки передач. Тщательное сопоставление перед покупкой и последовательная проверка подключений при установке позволяют выбрать двигатель NB300 174MN нужной версии и избежать замены на внешне похожий, но конструктивно отличающийся агрегат.
