Задняя полуось (ось заднего колеса) EATV Tiger 60V

Задняя полуось EATV Tiger 60V

Задняя полуось предназначена для электрического квадроцикла EATV Tiger 60V и устанавливается в узле заднего колеса. Деталь используют при ремонте задней части квадроцикла, если штатная полуось деформирована, изношена, имеет повреждения шлицевых соединений либо больше не обеспечивает правильное положение колёсного узла.

Полуось работает в составе задней ходовой части вместе со ступицей, креплениями и другими сопрягаемыми элементами. Она задаёт положение колёсного узла относительно ступицы и точек фиксации, а также участвует в передаче нагрузки в приводной части. Исправное состояние этой детали важно для восстановления штатной компоновки заднего узла после разборки и ремонта.

Конструкция и назначение

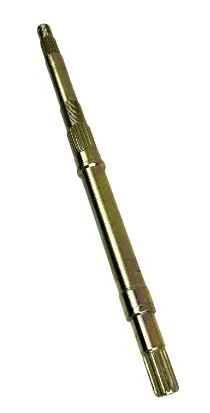

Деталь выполнена в виде удлинённого ступенчатого вала. На ней предусмотрены шлицевые участки, посадочные зоны и переходы, необходимые для соединения с соответствующими элементами заднего колеса. Полуось поставляется как отдельная запчасть и не является креплением полуоси или другой разновидностью оси.

Эта модель рассчитана на применение в заднем колёсном узле EATV Tiger 60V. Её выбирают для замены повреждённой или изношенной штатной детали, а также при восстановлении правильного сопряжения элементов после ремонта. При этом одной принадлежности к модели недостаточно: посадочная геометрия новой и снятой полуосей должна точно совпадать.

Когда требуется замена

Проверить состояние полуоси стоит при заметной деформации старого вала, повреждении шлицев или нарушении положения колёсного узла, возникшем в процессе эксплуатации. Окончательное решение о замене удобно принимать после разборки заднего узла, когда доступны посадочные места, крепления и ступица. Одновременно следует осмотреть эти сопрягаемые элементы: их состояние влияет на правильную установку новой детали.

Не выбирайте полуось только по общему внешнему сходству. Валы для разных версий квадроциклов могут выглядеть похоже, но отличаться длиной, диаметрами посадок, расположением шлицевых зон, формой переходов или способом фиксации. Такое различие не всегда заметно без непосредственного сравнения деталей.

Как проверить совместимость

При подборе ориентируйтесь на модель EATV Tiger 60V и обязательно сопоставьте новую полуось с демонтированной. Сравните общую длину, форму вала, расположение и протяжённость шлицевых участков, ступенчатые переходы, диаметры посадочных зон и участки под крепёж. Отдельно проверьте способ фиксации. Все рабочие и посадочные элементы должны соответствовать старой детали без расчёта на последующую переделку.

Такое сравнение помогает отличить нужную полуось от похожей оси для другого узла или другой версии квадроцикла. Если старая деталь сильно деформирована, при оценке учитывайте не только её текущую форму, но и расположение сохранившихся посадочных и шлицевых участков.

Установка

Перед монтажом очистите ступицу, крепления и остальные сопрягаемые поверхности от загрязнений. Убедитесь, что посадочные места не повреждены и не мешают правильному размещению полуоси. Деталь должна занимать предусмотренное положение свободно, без принудительной подгонки. Если для установки требуется изменять форму вала или прилагать несвойственное усилие, следует повторно проверить совпадение посадочной геометрии.

После размещения полуоси проконтролируйте положение колёсного узла относительно ступицы и креплений, а также правильность фиксации всех разобранных элементов. Последовательная проверка при подборе и монтаже позволяет восстановить штатное сопряжение деталей заднего колеса EATV Tiger 60V.

Характеристики

• Тип: задняя полуось, ось заднего колеса.
• Применение: электрический квадроцикл EATV Tiger 60V.
• Узел установки: задняя ходовая часть, колесо и трансмиссия.
• Конструкция: удлинённый ступенчатый вал со шлицевыми посадочными участками.
• Комплектация: отдельная полуось.
