Датчик включенной передачи FIRE 250

Датчик включенной передачи FIRE 250

Датчик предназначен для мотоцикла FIRE 250 и работает в системе индикации выбранной ступени коробки передач. Он передаёт сведения о фактически включенной передаче на приборную панель или связанную с ней электронику. Благодаря этому водитель видит актуальную ступень во время движения, а штатная система отображения получает необходимый сигнал от коробки передач. Деталь применяется на FIRE 250, в том числе в исполнении с двигателем 167FMM / Zongshen CG250.

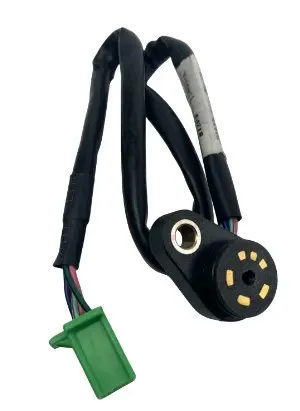

Запчасть выполнена как готовый узел: в конструкцию входят контактная часть, проводной жгут и разъём. На контактном модуле предусмотрено отдельное монтажное отверстие для фиксации, а проводка заканчивается зелёным штекером. Такая компоновка позволяет заменить датчик в сборе, однако требует внимательного подбора по штатной детали. Важно, чтобы совпадали форма и расположение контактов, положение крепёжного отверстия, направление выхода кабеля, исполнение разъёма и длина участка проводки.

Замена датчика требуется, если индикация передачи на FIRE 250 пропадает, появляется с ошибками или показывает ступень, которая не соответствует положению коробки передач. При таких признаках необходимо учитывать состояние не только самого узла, но и соединённой с ним проводки. Если причина неисправности находится в датчике, правильно подобранная замена восстанавливает передачу сигнала между коробкой передач и системой отображения.

Особенности конструкции и применения

• предназначен для системы индикации передач мотоцикла FIRE 250;
• передаёт информацию о выбранной ступени на приборную панель или связанную электронику;
• поставляется единым узлом с контактной частью, проводным жгутом и разъёмом;
• оснащён зелёным штекером для подключения к ответной части проводки;
• имеет монтажное отверстие для фиксации контактного модуля;
• используется для замены неисправного штатного датчика соответствующей конфигурации.

Как подобрать подходящий датчик

Перед покупкой сравните запчасть со снятым узлом. Начните с формы рабочей контактной части и проверьте количество и расположение контактов. Затем сопоставьте крепёжное отверстие, направление выхода проводов, форму зелёной фишки и длину проводного участка. Совпадение одного разъёма недостаточно: внешне похожие датчики могут отличаться расположением контактов, способом установки или конфигурацией жгута.

Особенно внимательно проводите сравнение, если мотоцикл ранее ремонтировали, меняли часть проводки либо приборную панель. В таком случае фактически установленный узел может отличаться от варианта, который обычно применяется на FIRE 250. Удобнее зафиксировать положение старого датчика и подключение проводов до демонтажа, а затем сопоставить всю конструкцию новой детали со снятой.

Установка и проверка

До установки осмотрите ответный разъём, кабель и контактную зону мотоцикла. На проводке не должно быть повреждений, которые способны нарушить передачу сигнала после замены датчика. Установите контактную часть в штатное положение, совместите крепёжное отверстие и подключите зелёный штекер к соответствующей фишке. Проводной жгут следует расположить по штатному маршруту без натяжения и перегибов.

После монтажа последовательно проверьте отображение выбранных передач на приборной панели. Показания должны меняться вместе с фактическим переключением ступеней. Полное совпадение конструкции и подключения со штатным узлом помогает корректно восстановить работу индикации и избежать установки внешне похожей, но неподходящей детали.
