Трос переднего тормоза Lifan LF175-2C (BTR), 1160/1010 мм

Трос переднего тормоза Lifan LF175-2C (BTR)

Трос предназначен для механического привода переднего тормоза мотоцикла Lifan BTR 200 с обозначением модели LF175-2C. Он передает движение тормозного рычага к исполнительному механизму у переднего колеса. Такая деталь нужна для восстановления штатной связи между рычагом и тормозом, когда установленный трос поврежден, растянут, перемещается с заметным сопротивлением или больше не позволяет правильно настроить свободный ход.

Конструкция и назначение

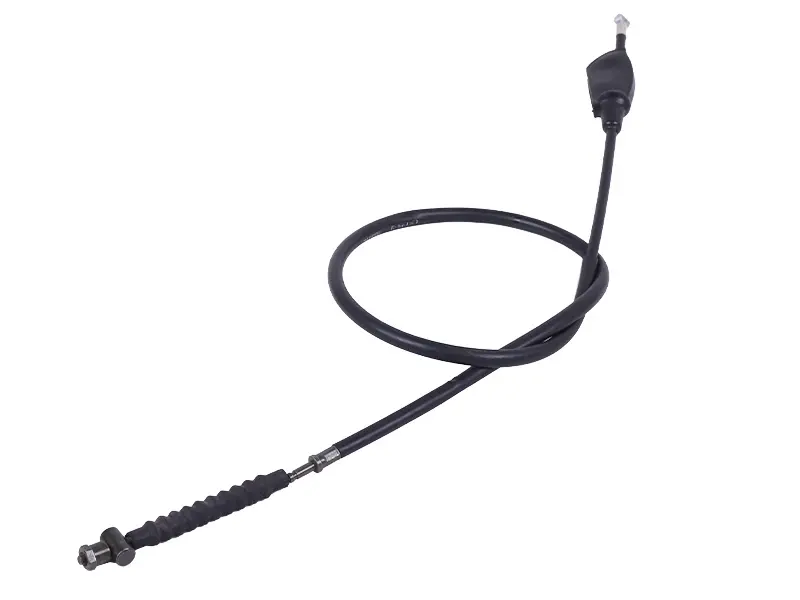

Внутренний трос проходит в гибкой черной оболочке, которая позволяет проложить привод от руля к переднему колесу по предусмотренному на мотоцикле маршруту. Конструкция снабжена концевыми креплениями разной формы: верхняя часть соединяется с рычагом, а нижняя фиксируется возле тормозного механизма. На одном конце предусмотрена резьбовая регулировочная часть с гайками, а участок возле наконечника закрыт гофрированным чехлом. Регулятор используется при выставлении положения троса после монтажа, а чехол прикрывает подвижную зону возле крепления.

Общая длина троса составляет 1160 мм, длина по наружной оболочке — 1010 мм. Оба размера имеют значение: общая длина определяет запас внутреннего троса для подключения и регулировки, а длина оболочки влияет на укладку между точками ее фиксации. Слишком короткая оболочка может изменить маршрут или создавать натяжение при повороте руля, а чрезмерно длинная — образовывать нежелательные изгибы. Поэтому при подборе нужно учитывать не только модель мотоцикла, но и фактическую конфигурацию установленного привода.

Что проверить перед выбором

• Модель техники: трос рассчитан на Lifan BTR 200 с заводским обозначением LF175-2C.
• Тип переднего тормоза: деталь применяется в исполнении с механическим тросовым приводом; она не заменяет тормозной шланг гидравлической системы.
• Размеры: ориентиры для сравнения — 1160 мм общей длины и 1010 мм по оболочке.
• Наконечники: необходимо сопоставить форму верхнего крепления к рычагу и нижнего соединения с установленной деталью.
• Регулировочная часть: следует проверить расположение резьбы, гаек и опорных деталей, поскольку от них зависит фиксация оболочки и диапазон настройки.
• Маршрут прокладки: новый трос должен проходить через штатные направляющие без натяжения, защемления и резких перегибов.

Перед заказом удобно сопоставить старую деталь с указанными размерами от конца до конца и отдельно по оболочке. Также сравнивают оба наконечника, расположение регулятора, длину открытых участков внутреннего троса и точки упора оболочки. Такая проверка особенно важна, если на мотоцикле ранее менялись рычаг, переднее колесо, тормозный механизм или детали вилки либо установлена другая модификация переднего тормоза.

Установка и регулировка

До снятия старого троса стоит запомнить его маршрут возле рулевой колонки, вилки и колеса. Новый привод укладывают тем же путем, не перекручивая оболочку и не прижимая ее подвижными деталями. После соединения наконечников регулировочными гайками выставляют свободный ход в соответствии с требованиями мотоцикла. Затем руль поворачивают в обе стороны и проверяют, что оболочка нигде не натягивается, рычаг перемещается без заеданий, а тормозной механизм полностью возвращается в исходное положение.

Замена троса требуется при повреждении оболочки, разлохмачивании внутренней части, коррозии наконечников, тугом или ступенчатом ходе, заедании и недостаточном диапазоне регулировки. После монтажа необходимо проверить надежность всех креплений и работу переднего тормоза на неподвижном мотоцикле, а затем выполнить контрольную проверку на малой скорости. Правильно подобранный по модели, длине и форме соединений трос возвращает механическому приводу предусмотренный ход и позволяет корректно настроить реакцию тормозного рычага.
