Блоки кнопок руля Lifan LF175-10M SR200, пара

Блоки кнопок руля Lifan LF175-10M SR200

Комплект объединяет левый и правый рулевые пульты для мотоцикла Lifan LF175-10M SR200. Органы управления размещаются по обе стороны руля и позволяют пользоваться основными переключателями, не меняя привычного положения рук. Пара подходит для ремонта штатной системы управления, когда требуется заменить один поврежденный корпус либо обновить оба пульта одновременно.

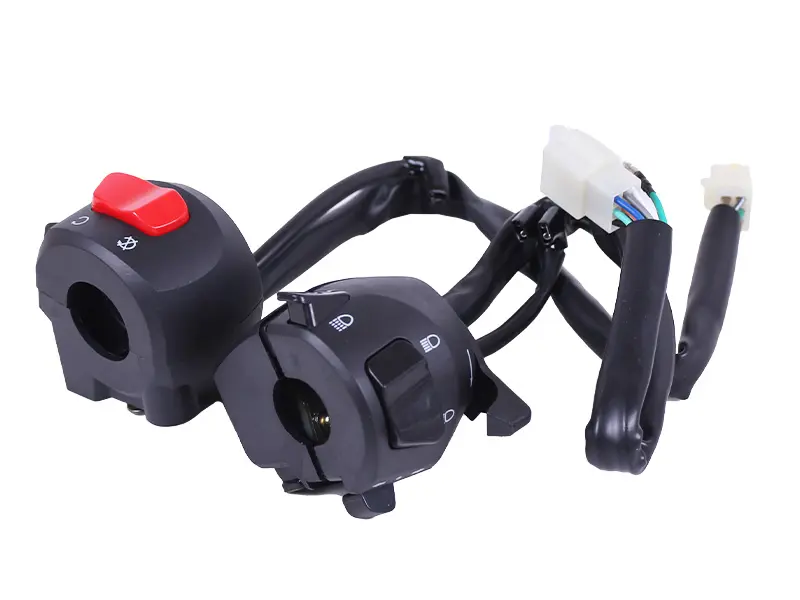

Каждый блок выполнен в отдельном корпусе с круглым посадочным отверстием под руль, клавишами, проводным выводом и штекерным разъемом. На одном пульте установлена заметная красная клавиша, на другом размещены переключатели с обозначениями режимов головного света. Провода уже выведены из корпусов и собраны в жгуты, поэтому при подборе важно оценивать не только внешний вид деталей, но и исполнение подключений.

Назначение и состав комплекта

Рулевые блоки передают команды от клавиш к соответствующему оборудованию мотоцикла. Их меняют при трещинах корпуса, поломке или заедании клавиш, нестабильном срабатывании контактов, повреждении проводов возле корпуса либо разъема. Комплектная пара удобна и при восстановлении мотоцикла после ремонта передней части: левый и правый пульты можно подобрать одновременно, без поиска двух отдельных позиций.

• Левый и правый пульты: оба корпуса входят в одну товарную позицию и рассчитаны на размещение с двух сторон руля.
• Клавиши и переключатели: органы управления установлены в корпуса; обозначения помогают различать предусмотренные режимы.
• Проводные выводы: каждый пульт снабжен собственным жгутом, который заканчивается штекерным разъемом.
• Модельное применение: комплект предлагается для Lifan SR200 с обозначением LF175-10M.

Что сверить перед выбором

Даже при совпадении названия мотоцикла сопоставьте комплект с демонтированными пультами. Проверьте левое и правое исполнение корпусов, форму и размер посадочных отверстий, расположение клавиш, направление выхода проводов, длину жгутов, количество разъемов, их форму и ключи. Отдельно сравните число и расположение контактов внутри каждого штекера. Совпадение только по форме корпуса недостаточно: подключение должно соответствовать проводке конкретной версии мотоцикла.

Ориентиром служит полное обозначение LF175-10M SR200. Для другой модели или модификации этот комплект нельзя считать универсальным без сопоставления корпусов и подключений. Если старые разъемы отличаются, не следует подрезать или переставлять провода до проверки схемы мотоцикла: одинаковые цвета проводов сами по себе не подтверждают одинаковое назначение контактов.

Рекомендации по установке

Перед работой отключите питание бортовой сети и зафиксируйте маршрут штатных жгутов. После снятия старых пультов установите корпуса в рабочее положение, не пережимая провода крепежом и не оставляя жгуты натянутыми. Штекеры соединяйте только после проверки их геометрии и расположения контактов; разъем должен входить без чрезмерного усилия и фиксироваться предусмотренным замком.

После сборки на неподвижном мотоцикле последовательно проверьте действие каждой клавиши и переключателя. Затем поверните руль от упора до упора: провода не должны натягиваться, касаться острых кромок или ограничивать свободный ход руля. Такой порядок помогает установить пару аккуратно и сразу выявить ошибку подключения до начала поездки.
