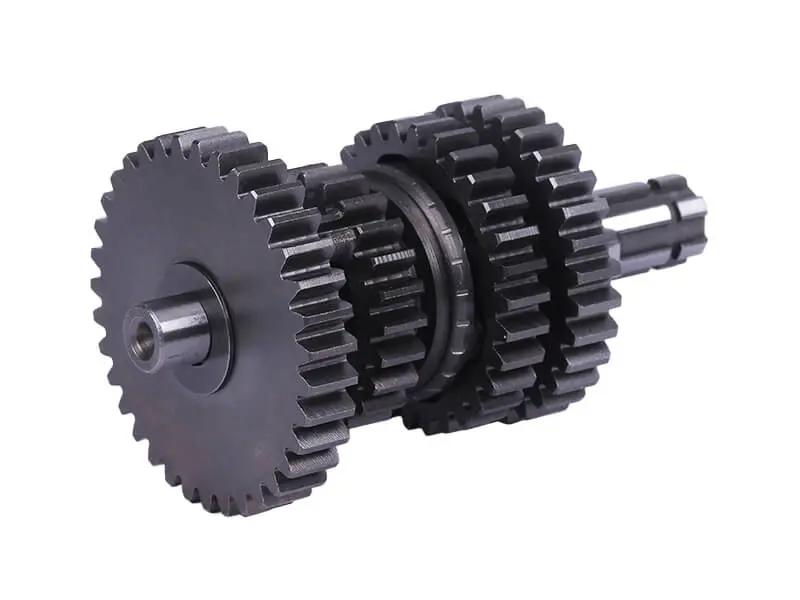

Вторичный вал КПП ATV 125 (3+1) с шестернями

Вторичный вал КПП ATV 125 (3+1) с шестернями

Вторичный вал предназначен для ремонта коробки передач квадроцикла ATV 125 с конфигурацией трансмиссии 3+1. Узел участвует в передаче крутящего момента через КПП и заменяет штатный вал при его износе или механическом повреждении. Шестерни уже входят в конструкцию поставляемой детали, поэтому для ремонта не потребуется подбирать каждую из них отдельно.

Такое исполнение удобно при восстановлении той части коробки, в которой повреждены не только поверхности самого вала, но и установленные на нём шестерни. Замена может потребоваться при износе шлицевой части, посадочных мест и рабочих дорожек, а также при повреждении зубьев или деформации вала. Возможными признаками неисправности служат посторонний шум в трансмиссии, затруднённое включение передач, самопроизвольное выключение передачи и проблемы с правильной сборкой КПП после разборки.

Конструкция и назначение

Деталь выполнена как вторичный вал с несколькими зубчатыми венцами и шлицевым участком. Она рассчитана именно на коробку передач ATV 125 версии 3+1. Это важно учитывать при выборе: одинаковый рабочий объём квадроцикла ещё не означает, что компоновка трансмиссии и параметры установленных деталей будут совпадать.

Вал с шестернями следует выбирать как единый узел. Для совместимости должны совпасть количество и расположение шестерён, профиль соединений, форма и длина шлицевых участков, посадки под подшипники, стороны и размеры вала. Ориентиром при сравнении должна служить снятая деталь и фактическая конфигурация разобранной коробки передач. Если различается хотя бы одна из основных посадок или расположение зубчатых венцов, корректная установка узла не гарантируется.

Что проверить перед покупкой

• соответствие коробки передач конфигурации 3+1;
• количество, порядок и расположение шестерён на валу;
• форму, профиль и длину шлицевых участков;
• посадочные места под подшипники;
• стороны, общую компоновку и размеры снятого вала.

Проверять эти параметры нужно в совокупности. Обозначения ATV 125 и 3+1 сужают подбор, но окончательное решение принимают после непосредственного сопоставления старого и нового узла. Такой подход особенно важен для квадроциклов ATV 125, поскольку в них встречаются разные исполнения коробок передач.

Рекомендации по установке

Монтаж выполняют при разборке двигателя, сохраняя штатную схему сборки КПП. Перед установкой необходимо осмотреть сопряжённые шестерни, подшипники, вилки переключения и картер коробки. Изношенные или повреждённые элементы, работающие вместе с валом, способны вызвать некорректную работу трансмиссии и ускорить повторный износ заменённого узла.

При сборке важно установить вал в том же положении и порядке взаимодействия с остальными деталями, которые предусмотрены штатной компоновкой коробки. После сопоставления всех посадок, шлицев и зубчатых венцов узел подходит для восстановления КПП ATV 125 (3+1) вместо повреждённого штатного вторичного вала. Это практичное решение, когда требуется заменить вал вместе с относящимися к нему шестернями и вернуть механизму правильную работу в исходной конфигурации.
