Прессостат в сборе для компрессора К42 AMG

Прессостат в сборе для компрессора К42 AMG

Блок автоматики предназначен для управления электродвигателем компрессора в зависимости от давления в ресивере. Когда запас сжатого воздуха уменьшается, прессостат включает двигатель, а после достижения верхнего заданного уровня останавливает его. Компрессор получает автоматический рабочий цикл без постоянного ручного включения и выключения.

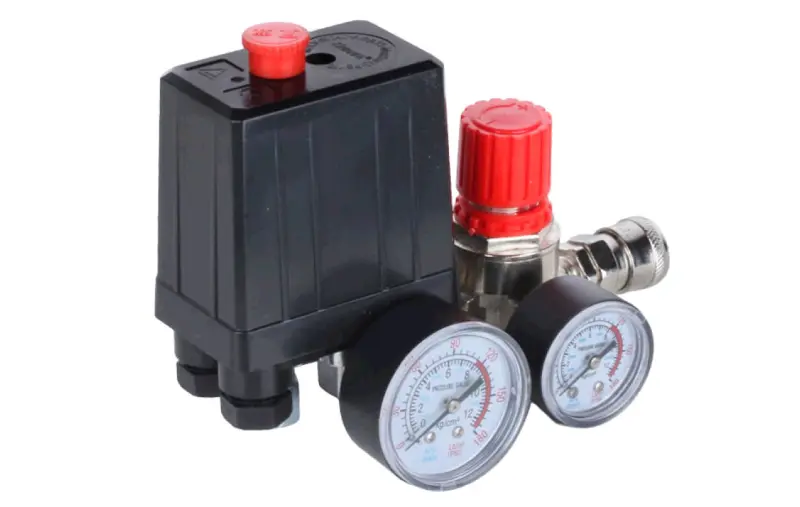

Узел собран в одном корпусе с регулятором и двумя аналоговыми манометрами. Один прибор служит для контроля давления со стороны ресивера, второй показывает регулируемое давление на выходе. Регулятор позволяет согласовать подачу воздуха с требованиями подключенного пневматического инструмента. Выходной присоединительный фитинг расположен рядом с регулятором, поэтому основные органы контроля и настройки находятся в одном месте.

Практические преимущества

• Автоматическое включение и остановка двигателя по давлению избавляют от ручного управления каждым циклом наполнения ресивера.
• Два манометра позволяют раздельно контролировать давление в ресивере и после регулятора, что упрощает настройку подачи воздуха.
• Регулятор дает возможность изменять выходное давление в соответствии с режимом используемого пневматического оборудования.
• Собранное исполнение объединяет прессостат, приборы контроля и регулировочную арматуру, сокращая количество деталей, которые приходится подбирать отдельно при ремонте.

Как подобрать блок автоматики

Основное назначение этой модификации — компрессор К42 AMG. При подборе недостаточно ориентироваться только на общее название прессостата: у внешне близких блоков могут отличаться присоединения, расположение выходов, параметры включения и способ подключения двигателя. Сравните новый узел со снятым по конфигурации корпуса, месту установки на ресивер, количеству и направлению резьбовых соединений, расположению регулятора, манометров и выходного фитинга. Рабочий диапазон и параметры питания необходимо сверить с документацией конкретного компрессора.

Если прежний блок сохранился, полезно заранее зафиксировать расположение трубок, фитингов и проводов. Это облегчает перенос соединений и помогает не перепутать назначение портов. Размеры резьбы определяют по старой детали или технической документации: подбирать переходники без проверки нежелательно, поскольку лишние соединения усложняют герметизацию пневматической части.

Замена и проверка

Перед демонтажем компрессор отключают от питания, а давление из ресивера полностью стравливают. Установку выполняют с подходящими уплотнениями для резьбовых соединений и без чрезмерного усилия на корпус, манометры и регулятор. Подключение двигателя должно соответствовать схеме компрессора; при отсутствии опыта эту операцию поручают специалисту.

После монтажа проверяют герметичность соединений, показания обоих манометров, действие регулятора и корректность автоматического запуска и остановки. Самостоятельно изменять внутренние настройки прессостата без данных производителя не следует: пороги должны соответствовать возможностям ресивера и компрессорной части.

Поводом для диагностики блока могут быть отсутствие автоматического запуска, работа без остановки после набора давления, хаотичные переключения, утечка возле соединений или невозможность отрегулировать давление на выходе. Такие симптомы не всегда вызваны самим прессостатом, поэтому перед заменой дополнительно проверяют питание, герметичность системы и состояние подключенной арматуры. Если неисправность подтверждена, блок в сборе удобен для комплексного восстановления управления и контроля давления компрессора К42.
