Статор генератора для 4T CB250

Статор генератора для 4T CB250

Этот статор предназначен для ремонта электрической части мотоцикла с четырёхтактным двигателем CB250. Он представляет собой неподвижную часть генераторного узла, работает совместно с ротором и участвует в выработке электроэнергии при работающем двигателе. Деталь выбирают для замены штатного статора при повреждении, неисправности обмоток или необходимости установить узел с подходящей схемой подключения.

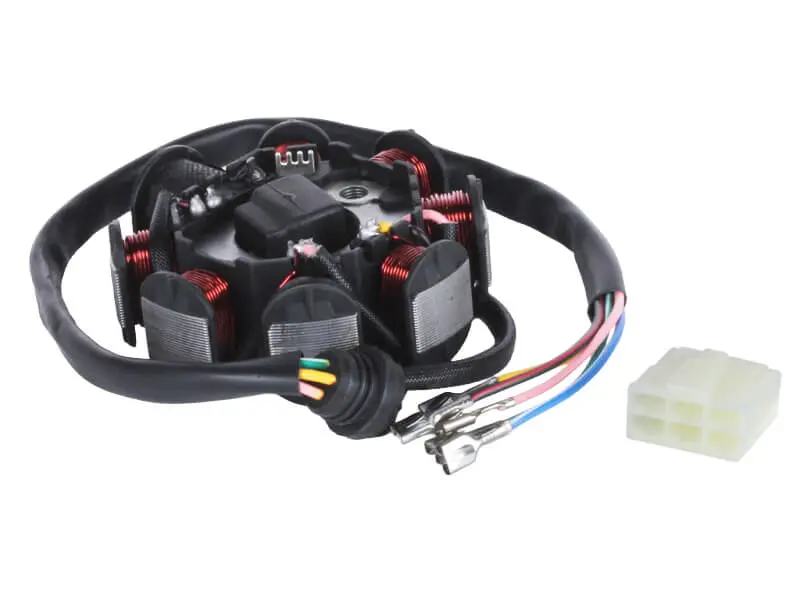

Статор выполнен на монтажной пластине и оснащён восемью катушками, проводным жгутом и разъёмом. В жгуте предусмотрено пять проводов. Соединения выведены из зоны генератора к штатной электропроводке мотоцикла, а основные элементы собраны в одном изделии. Такая конструкция рассчитана на установку вместо узла с соответствующим основанием, расположением креплений и пятижильным подключением.

Как правильно подобрать статор

Обозначение CB250 используется для разных версий техники, поэтому одного совпадения по модели или рабочему объёму двигателя недостаточно. Перед покупкой рекомендуем сравнить новую деталь со снятым статором. Проверьте форму и размеры посадочной части, расположение крепёжных точек, количество катушек, число и цвета проводов, а также форму разъёма. Все эти параметры должны соответствовать узлу, установленному на конкретном мотоцикле.

Отдельно сопоставьте направление выхода кабеля, длину проводного жгута и расположение импульсного датчика. Эти особенности важны не меньше, чем количество катушек: даже при общем сходстве конструкции различия в креплении или проводке могут помешать установке и правильному подключению. Если старый статор уже демонтирован, используйте его как образец и сравните детали до начала сборки.

Когда требуется замена

Статор подходит для планового ремонта генераторного узла, если установлено повреждение штатной детали или неисправность её обмоток. Он также применяется, когда для ремонта требуется именно восьмикатушечное исполнение с пятью проводами. Перед заменой важно убедиться, что проблема связана со статором, а выбранная деталь совпадает со старым узлом по посадочному месту и электрической схеме.

Во время ремонта осмотрите разъёмы, изоляцию проводов, контакты массы и крышку генератора. Следы перегрева, окисление контактов и повреждения оболочки жгута способны влиять на работу электрической системы даже после установки исправного статора. Такой осмотр помогает своевременно заметить сопутствующие дефекты и не оставлять без внимания участки проводки, непосредственно связанные с генераторным узлом.

Установка и подключение

При монтаже разместите статор на предусмотренном посадочном месте и убедитесь в совпадении крепёжных точек. Проводной жгут следует вывести и проложить по штатному маршруту. Не допускайте натяжения кабеля, пережатия его оболочки и контакта проводов с подвижными или горячими частями двигателя. Разъём должен соответствовать штатной проводке по исполнению, а подключение — схеме старой детали.

Перед окончательной сборкой ещё раз проверьте положение монтажной пластины, выход кабеля и укладку жгута. Крышка генератора не должна зажимать провода или повреждать их изоляцию. Тщательное сравнение со снятым узлом и аккуратная прокладка кабеля позволяют установить статор в соответствии с конструкцией конкретной версии двигателя.

Эта деталь подойдёт для ремонта 4T CB250, если на мотоцикле используется статор с восемью катушками и пятижильным подключением. Для уверенного выбора сопоставьте посадочную часть, крепления, проводку, импульсный датчик и разъём со старым узлом. При полном совпадении этих элементов статор можно использовать для замены в генераторной системе мотоцикла.
