Тяга дроссельной заслонки двигателя P65/70F (ZS)

Тяга дроссельной заслонки двигателя P65/70F (ZS)

Деталь предназначена для механической передачи движения в механизме управления оборотами бензинового двигателя P65/70F (ZS). Она соединяет управляющий привод с рычагом дроссельной заслонки: при изменении положения органа управления тяга перемещает ответный рычаг и обеспечивает требуемое положение заслонки. Такая деталь применяется при ремонте мотоблока, культиватора или другой техники, оснащенной соответствующим двигателем.

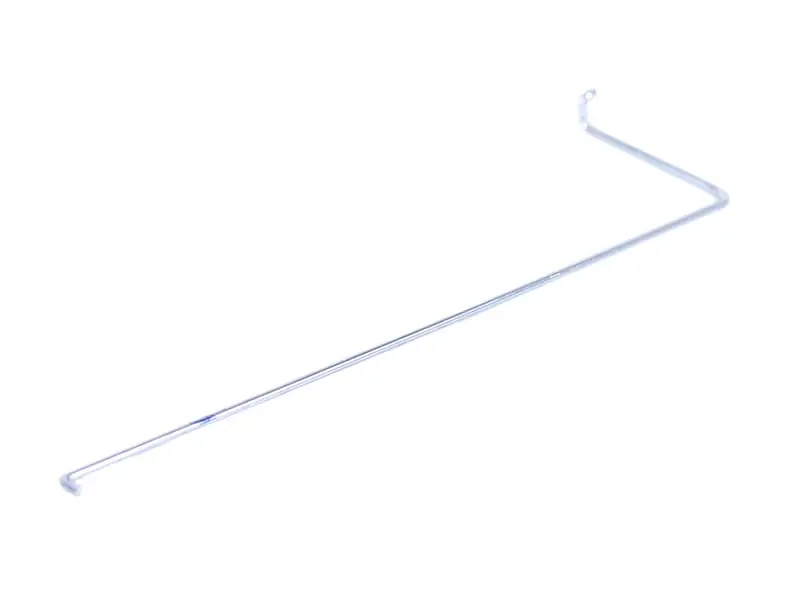

Тяга выполнена как длинный тонкий металлический стержень с несколькими изгибами. Концы сформированы для соединения с рычагами без резьбовых наконечников. Один край имеет короткий загиб, а противоположная часть — удлиненное колено, задающее положение соединяемых точек относительно друг друга. Геометрия здесь имеет такое же значение, как длина и диаметр стержня: даже небольшое отличие направления загибов может изменить ход рычага или не позволить установить деталь на штатное место.

Когда требуется замена

Проверить состояние тяги стоит, если перемещение управляющего рычага перестало передаваться на дроссельную заслонку, соединение самопроизвольно выходит из отверстия, стержень деформирован либо его концы заметно изношены. Причиной неправильной работы также может быть неверная установка после обслуживания карбюратора или механизма управления оборотами. Перед покупкой полезно осмотреть не только саму тягу, но и отверстия сопряженных рычагов: новая деталь не устранит люфт, вызванный износом соседних частей.

Что сверить при подборе

• Обозначение двигателя: тяга предназначена для P65/70F (ZS); обозначение следует сверять по данным установленного двигателя, а не только по названию техники.
• Общую геометрию: сравните длину стержня, количество изгибов, их направление и расстояние между крайними точками.
• Форму концов: оба загиба должны соответствовать отверстиям и направлению установки штатных рычагов.
• Диаметр стержня: слишком толстый конец не войдет в отверстие, а слишком тонкий создаст лишний люфт.
• Состав ремонтируемого механизма: эта позиция представляет собой отдельную тягу без управляющего рычага и пружин; состояние этих деталей проверяется отдельно.

Двигатели семейства P65/70F встречаются в разных исполнениях, поэтому одного совпадения обозначения недостаточно. Наиболее надежный способ подбора — сопоставить новую и снятую тяги по всей форме, включая промежуточный изгиб и ориентацию коротких концов. Выпрямлять старую деталь для измерения не следует: после изменения формы будет сложнее восстановить исходное расположение точек соединения.

Установка и проверка

До снятия старой тяги зафиксируйте порядок ее соединения с рычагами и маршрут относительно карбюратора, пружин и других деталей механизма. Новую тягу устанавливают в те же отверстия и в той же ориентации, не изменяя заводскую форму загибов. Стержень должен свободно перемещаться вместе с рычагами, не цепляться за корпусные детали и не изгибаться при полном ходе управления.

После установки вручную переместите управляющий рычаг по всему доступному диапазону. Дроссельный рычаг должен двигаться одновременно, без заеданий, выпадения концов тяги и заметного бокового перекоса. Затем проверьте возврат механизма в исходное положение. Если ход ограничен, сначала уточните правильность подключения и расположение стержня: попытка подогнуть новую деталь без точного образца может нарушить геометрию привода.

Тяга подходит для локального ремонта механизма управления оборотами, когда остальные рычаги и точки крепления сохраняют исправное состояние. Точное сравнение со снятой деталью помогает восстановить штатную связь между приводом и дроссельной заслонкой без замены всего механизма.
