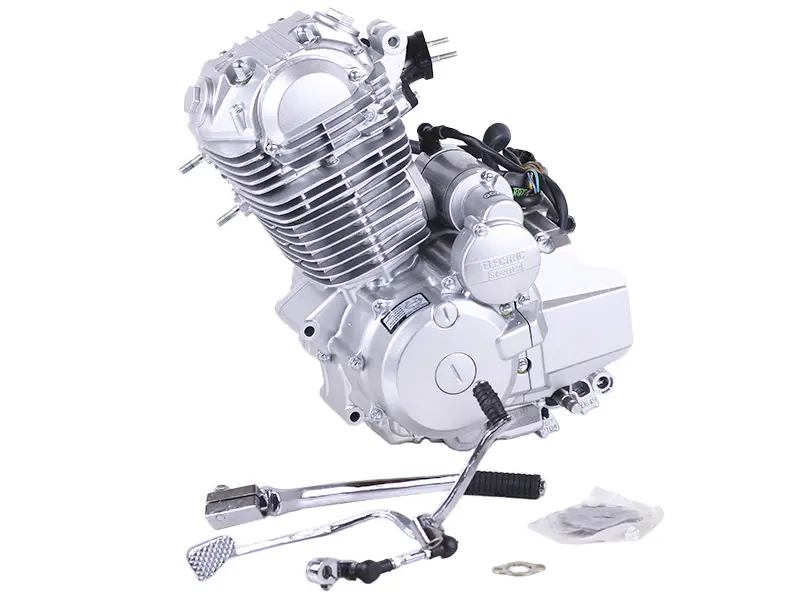

Мотоциклетный двигатель 4T CB250 (165FMJ) AMG

Мотоциклетный двигатель 4T CB250 (165FMJ) AMG

Четырехтактный двигатель предназначен для замены силового агрегата на мотоцикле с конфигурацией CB250 и мотором семейства 165FMJ. Это одноцилиндровая бензиновая модель с воздушным охлаждением, карбюраторной системой питания и механической трансмиссией. Такой вариант подходит для ремонта техники, когда восстановление прежнего мотора требует замены большого количества деталей либо необходимо установить агрегат той же архитектуры в сборе.

Конструкция и назначение

Четырехтактная схема разделяет впуск, сжатие, сгорание смеси и выпуск на отдельные такты. Газораспределительный механизм выполнен с верхним распределительным валом и цепным приводом. Развитое оребрение цилиндра и головки отводит тепло воздушным потоком, поэтому мотор рассчитан на мотоциклетную компоновку со свободным обдувом.

Конфигурация предусматривает электрический и ножной запуск, дисковое сцепление с механическим управлением, выходной вал привода и отдельный вал переключения передач. Карбюратор подключается к впускному каналу двигателя, а выпускной патрубок — к штатной выхлопной системе мотоцикла. Эти точки соединения необходимо учитывать одновременно с расположением креплений: одинаковое обозначение класса техники само по себе не подтверждает установку без доработок.

Основные параметры для подбора

Перед заказом сопоставьте двигатель с прежним агрегатом и рамой по следующим размерам и соединениям:

• Крепление к раме: межболтовые размеры крепежных отверстий — 97/165 мм. Проверять нужно не только расстояния, но и положение проушин относительно рамы.
• Впуск: межболтовое расстояние — 48 мм, диаметр канала — 30 мм. Эти параметры определяют посадку впускного патрубка и карбюратора.
• Выпуск: межболтовое расстояние — 60 мм, диаметр выхода — 42 мм. Фланец и направление выхлопной трубы должны совпадать с компоновкой мотоцикла.
• Вал переключения передач: длина — 57 мм, диаметр шлицевой части — 11,5 мм. Следует проверить посадку рычага и доступный ход возле рамы.
• Приводной вал: длина — 40 мм, размеры шлицевой части — 20/16 мм. Дополнительно сопоставляют ведущую звездочку, ее вылет и линию цепи.

Что учесть при установке

Совместимость проверяют комплексно: по коду двигателя 165FMJ, схеме рамы, крепежным точкам, расположению приводного и переключающего валов, впуску, выпуску и органам управления. Также нужно сопоставить разъемы электростартера, зажигания и бортовой проводки. Если прежний двигатель имел иное расположение контактов, патрубков или рычагов, монтаж может потребовать деталей соответствующей версии мотоцикла.

Установку выполняют с контролем соосности ведущей и ведомой звездочек, натяжения цепи, свободного перемещения рычага передач и надежности всех креплений. Перед первым запуском проверяют подключение топливной системы, выпускного тракта и электрики, а также уровень и тип моторного масла согласно требованиям обслуживаемой техники. После монтажа не должно быть натяжения проводов, касания рычагов о раму или перекоса силового агрегата.

Двигатель CB250 (165FMJ) AMG выбирают для капитального восстановления китайского мотоцикла либо полной замены поврежденного мотора. Точное сравнение посадочных размеров и периферийных подключений помогает заранее определить пригодность агрегата для конкретной рамы и сохранить штатную работу трансмиссии, запуска и управления.
