Рычаг заднего хода для мотоблока 186F AMG

Рычаг заднего хода для мотоблока 186F AMG

Предназначен для ручного управления включением реверса на мотоблоке конфигурации 186F. Деталь устанавливается в зоне рукоятки оператора и передает усилие от нажатия рукой к приводу заднего хода. Исправный механизм дает возможность включать нужный режим контролируемым движением, что особенно важно при развороте, выезде из ограниченного пространства и маневрировании с навесным оборудованием.

Назначение и конструкция

Рычаг относится к органам управления мотоблока и работает совместно с приводом реверса. Его задача — обеспечить оператору удобную точку приложения усилия и необходимый ход для срабатывания механизма. Это не самостоятельная деталь коробки передач: результат зависит также от состояния троса или тяги, регулировки привода и исправности самого механизма заднего хода.

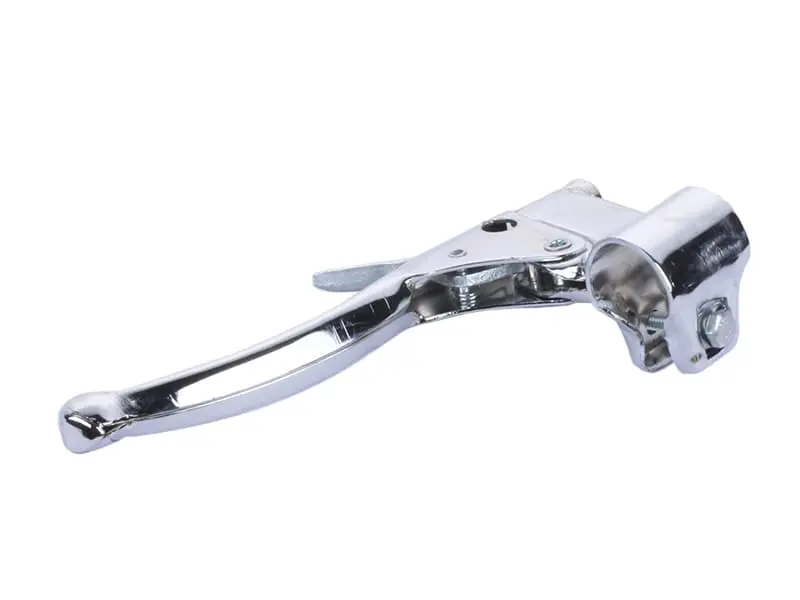

Конструкция выполнена как собранный рычажный механизм. Она включает длинную рукоятку, шарнирную часть, возвратную пружину и разъемный хомут для фиксации на руле. Такая компоновка позволяет разместить управление возле рукоятки мотоблока и задействовать его рукой без переноса основного хвата. Светлое блестящее покрытие соответствует представленному исполнению детали.

Когда нужна замена

Замену проводят, если штатный рычаг деформирован, имеет выраженный люфт в шарнире, заедает при движении, не возвращается в исходное положение либо не удерживается на руле из-за повреждения крепежной части. Перед покупкой полезно проверить и остальные детали управления: свободный ход привода, целостность соединительных деталей и работу механизма реверса. Если причина неисправности находится в тросе, тяге или регулировке, установка одной новой рукоятки не устранит проблему.

Как проверить совместимость

Обозначение 186F задает основное направление подбора, но мотоблоки с таким индексом встречаются в разных исполнениях. Поэтому старую деталь следует сравнить с новой по всей геометрии крепления и подключения. Для уверенного выбора проверьте:

• тип, форму и расположение разъемного хомута на руле;
• диаметр места установки, сопоставив хомут с посадочной зоной штатной рукоятки;
• форму и длину основного рычага, а также свободное пространство для его полного хода;
• положение шарнира, возвратной пружины и ограничителей движения;
• способ соединения с приводом реверса и направление выхода троса или тяги;
• расположение крепежа относительно других органов управления.

Сверка особенно важна, если на мотоблоке ранее менялись руль, трос управления или редуктор. Совпадение только по индексу двигателя не подтверждает одинаковую компоновку всех модификаций. Оптимальный ориентир — форма демонтированного механизма, его посадка на руле и точки соединения с приводом.

Установка и проверка работы

Монтаж выполняют при остановленном двигателе и устойчивом положении мотоблока. Хомут размещают в штатной зоне руля и затягивают равномерно, не допуская проворачивания корпуса. Затем привод подключают по прежней схеме и проверяют, чтобы трос или тяга проходили без резких перегибов, не цеплялись за соседние детали и не натягивались при повороте руля.

После сборки рычаг должен перемещаться плавно, проходить требуемый рабочий ход и возвращаться без заеданий. Регулировку выполняют по устройству конкретного мотоблока: чрезмерное натяжение может оставлять привод частично задействованным, а слишком большой свободный ход — не обеспечивать полного включения. Первую проверку проводят без нагрузки, контролируя фиксацию хомута и работу реверса. Такой порядок помогает отличить ошибку монтажа от неисправности троса, тяги или механизма переключения.

Модель AMG для 186F подходит для планового ремонта или восстановления поврежденного ручного управления задним ходом. Точное сопоставление крепления и привода до установки позволяет избежать переделок и вернуть удобное управление мотоблоком.
