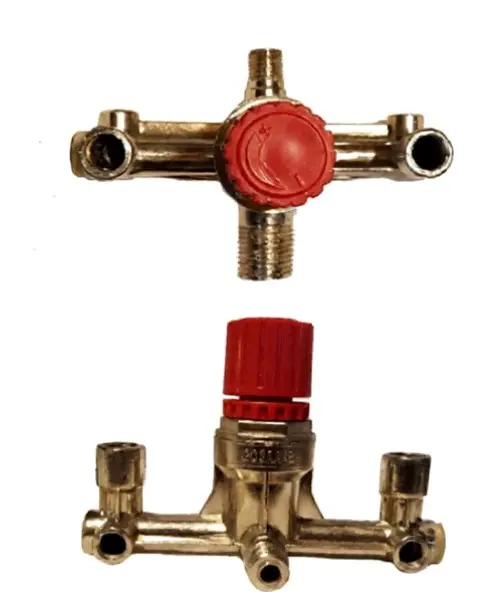

Редуктор давления компрессора AZT с распределительным корпусом

Редуктор давления для компрессора AZT с распределительным корпусом

Регулятор предназначен для настройки давления сжатого воздуха на выходе компрессора перед подключением шланга или пневмоинструмента. Он снижает давление, поступающее со стороны ресивера, до уровня, который требуется конкретному потребителю, и поддерживает выбранную настройку при работе. Это пневматическая арматура, а не зубчатая передача: деталь устанавливается в выходной части компрессорной системы и не передает вращение от двигателя.

Конструкция объединяет регулирующий механизм, красную поворотную рукоятку и распределительный корпус с несколькими резьбовыми присоединениями. Такая компоновка удобна при восстановлении штатного выходного блока компрессора, где рядом размещаются соединение с ресивером, канал регулируемого воздуха и точки подключения предусмотренной моделью арматуры. Настройку выполняют рукояткой, а фактическое выходное давление контролируют по исправному манометру, установленному в системе. Редуктор не заменяет реле давления: эти детали выполняют разные задачи.

Что проверить перед выбором

• Основное присоединение. Сверьте диаметр, шаг и вид резьбы на стороне компрессора, а также длину резьбовой части. Соединение должно соответствовать ответной детали без переходников, если они не предусмотрены штатной схемой.
• Расположение каналов. Сопоставьте количество отверстий, их направление и взаимное положение с демонтированным регулятором. Отдельно проверьте, где подключаются манометр, выходная муфта и остальные компоненты имеющегося блока.
• Направление потока. Вход от ресивера и регулируемый выход нельзя менять местами произвольно. Ориентацию определяют по схеме компрессора и расположению каналов прежней детали.
• Диапазон давления. Допустимые входные и выходные значения редуктора должны соответствовать параметрам компрессора и подключаемого оборудования. Настройку для инструмента берут из его руководства.
• Монтажное пространство. Убедитесь, что рукоятка остается доступной, а корпус, манометр, муфта и шланг не упираются в кожух, раму или рукоять компрессора.

Установка и первичная настройка

Перед демонтажом полностью остановите компрессор, отключите питание и стравите воздух из ресивера. Новый регулятор ставят на чистые резьбовые соединения, используя способ уплотнения, предусмотренный для пневматической арматуры конкретной установки. Уплотнитель не должен попадать внутрь каналов. При затяжке усилие прикладывают к предназначенным для ключа участкам, а не к регулировочной рукоятке или боковым ответвлениям корпуса.

После сборки сначала проверяют герметичность всех стыков, затем подключают манометр и потребитель. Давление выставляют постепенно при наличии потока воздуха: значение на выходе согласуют с требованиями пневмоинструмента, а не с максимальным показателем ресивера. Если давление не меняется, нестабильно держится или воздух выходит через соединение, компрессор останавливают и повторно проверяют направление подключения, уплотнение и исправность соседней арматуры. Эксплуатация с поврежденной резьбой, трещиной корпуса или заклинившей рукояткой не допускается.

Когда требуется замена

Редуктор меняют, когда регулировка перестает реагировать на поворот рукоятки, выходное давление самопроизвольно изменяется, корпус пропускает воздух либо резьбовые присоединения повреждены. Перед заменой полезно исключить неисправность манометра, муфты, шланга и уплотнений: утечка на соседнем фитинге может создавать те же внешние признаки. При подборе ориентируются на геометрию и параметры прежнего блока, а не только на общее название компрессора.

Модель AZT подходит для ремонта компрессорного узла при полном совпадении присоединений, компоновки каналов и допустимого давления. Точная сверка этих пунктов помогает установить регулятор без переделки пневмолинии и вернуть удобную настройку давления для продувочного пистолета, краскопульта, гайковерта или другого совместимого оборудования.
