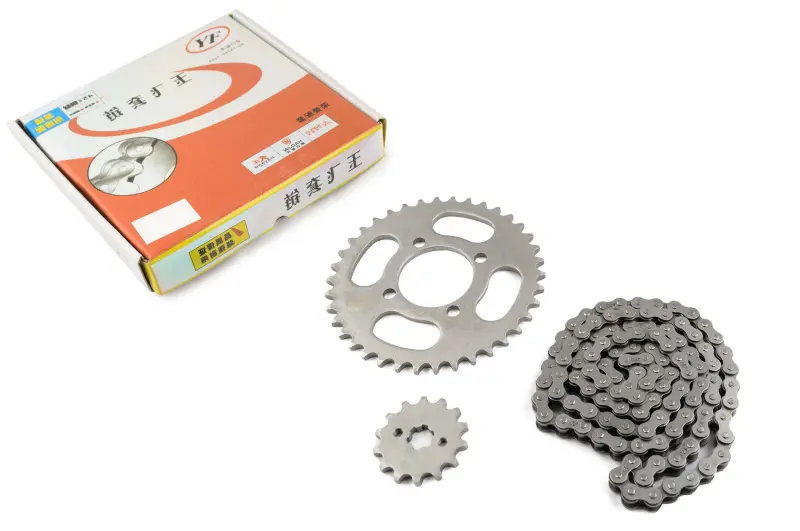

Комплект звезд и цепи YF для Delta 428, 14/42T, 112L

Комплект цепного привода YF для мопеда Delta

Набор предназначен для обслуживания привода заднего колеса мопеда Delta. Он объединяет ведущую звезду на 14 зубьев, ведомую звезду на 42 зуба и цепь типоразмера 428 длиной 112 звеньев. Все три детали соответствуют одному формату зацепления, поэтому комплект удобен при комплексном обновлении трансмиссии без отдельного подбора цепи к звездам.

Ведущая звезда передает вращение на цепь, цепь связывает обе звезды, а ведомая звезда приводит заднее колесо. Сочетание 14T и 42T определяет передаточное отношение набора, поэтому при замене необходимо сохранить предусмотренную для конкретного мопеда конфигурацию. Установка звезд с другим количеством зубьев меняет геометрию передачи и требуемую длину цепи, даже если ее типоразмер остается прежним.

Состав и основные параметры

• Передняя звезда: типоразмер 428, 14 зубьев, центральная шлицевая посадка.
• Задняя звезда: типоразмер 428, 42 зуба, четыре крепежных отверстия вокруг центрального отверстия.
• Цепь: типоразмер 428, длина 112 звеньев.
• Назначение: привод заднего колеса мопеда Delta с соответствующими посадочными параметрами.

Что проверить при выборе

Обозначения 428, 14T, 42T и 112L следует сопоставить с параметрами установленного привода. Цифра 428 относится к типоразмеру цепи и профилю предназначенных для нее звезд, 14T и 42T указывают количество зубьев, а 112L — длину цепи в звеньях. Совпадение только названия Delta недостаточно: разные модификации мопеда, а также ранее измененная трансмиссия могут использовать другое сочетание деталей.

Для задней звезды дополнительно сравнивают диаметр центрального отверстия, расположение четырех точек крепления, расстояние между ними и положение зубчатого венца относительно посадочной плоскости. Для передней звезды имеют значение форма и размеры шлицев, толщина в зоне посадки и способ фиксации на валу. Эти параметры нужно сопоставлять со снятыми деталями или техническими данными конкретной модификации мопеда.

Длина 112 звеньев должна соответствовать расстоянию между звездами и рабочему диапазону регулировки заднего колеса. Если на технике стоят нестандартные звезды, изменено положение колеса либо ранее использовалась цепь другой длины, необходимо проверить требуемое число звеньев до монтажа. Правильно подобранная цепь оставляет запас для регулировки и не вынуждает устанавливать ось колеса в крайнее положение пазов.

Когда комплект требует замены

Цепь и зубья звезд постоянно контактируют и постепенно прирабатываются друг к другу. По мере эксплуатации в шарнирах цепи появляется износ, увеличивается ее фактическая длина, а профиль зубьев становится неравномерным. На необходимость обслуживания указывают частая потеря отрегулированного натяжения, заметный провис, тугие звенья, боковой люфт, шум, рывки и выраженная выработка зубьев.

Новая цепь на заметно изношенных звездах может двигаться неравномерно и быстрее вырабатывать сопряженные поверхности. Одновременная замена цепи и обеих звезд восстанавливает согласованное зацепление трех деталей. Перед монтажом проверяют состояние вала, крепежа, фиксаторов, ступицы и регуляторов положения колеса. Посадочные поверхности очищают, звезды устанавливают без перекоса, а после сборки контролируют общую линию привода.

Натяжение регулируют по требованиям производителя мопеда и проверяют при нескольких положениях заднего колеса. После прокручивания колеса цепь должна двигаться свободно, без закусывания и резкого изменения провиса. Комплект YF подходит для ремонта в тех случаях, когда штатной конфигурации соответствуют типоразмер 428, передняя звезда 14T, задняя звезда 42T и цепь 112L.
