Комплект звезд и цепи Delta DGH 428, 14/36T, 108L

Комплект звезд и цепи Delta DGH 428, 14/36T, 108L

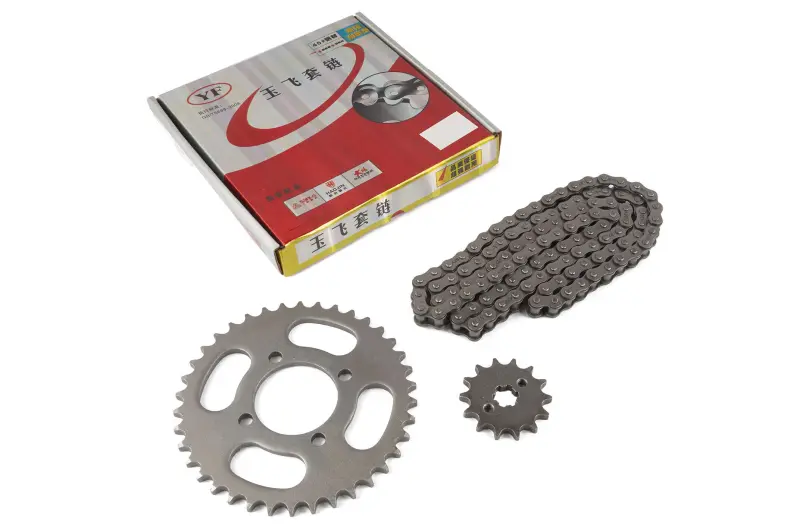

Комплект предназначен для обновления цепного привода мопеда Delta. В него входят передняя звезда на 14 зубьев, задняя звезда на 36 зубьев и приводная цепь типоразмера 428 длиной 108 звеньев. Все три детали рассчитаны на совместную работу в одной передаче: передняя звезда принимает вращение от выходного вала, цепь передает усилие, а задняя звезда приводит колесо. Такой набор удобен при комплексном ремонте, когда изношена не одна деталь, а вся сопряженная группа.

Типоразмер 428 определяет геометрию цепи и соответствующих ей зубьев. Для цепей этого размера номинальный шаг составляет 12,7 мм. Обозначения 14T и 36T указывают количество зубьев передней и задней звезд, а 108L — количество звеньев цепи. Эти параметры необходимо рассматривать вместе: совпадения только модели мопеда недостаточно, если на конкретной технике ранее меняли передаточное отношение, колесо, двигатель или детали привода.

Состав и основные параметры

• Назначение: приводная передача мопеда Delta.
• Передняя звезда: типоразмер 428, 14 зубьев.
• Задняя звезда: типоразмер 428, 36 зубьев.
• Цепь: типоразмер 428, длина 108 звеньев.
• Материал звезд: сталь 20.
• Марка комплекта: DGH.

Когда требуется замена комплекта

Цепь и звезды изнашиваются совместно. По мере эксплуатации шарниры цепи получают выработку, ее эффективная длина увеличивается, а профиль зубьев постепенно меняется. На необходимость обслуживания указывают чрезмерное провисание, частая потребность в регулировке, тугие звенья, коррозия, повреждения роликов, посторонний шум и заметно истонченные либо деформированные зубья. Установка новой цепи на сильно изношенные звезды ускоряет ее выработку; старая растянутая цепь аналогично ухудшает состояние новых зубьев. Поэтому при выраженном износе производители мотоциклетных цепей рекомендуют менять цепь и обе звезды одновременно.

Как проверить совместимость

Перед заказом сопоставьте набор со снятыми деталями и техническими данными мопеда. Проверьте размер цепи 428, сочетание 14 и 36 зубьев, требуемые 108 звеньев, форму и число шлицев передней звезды. Для задней звезды сравните диаметр центрального отверстия, количество крепежных отверстий, их расположение и посадку на ступице. Важны также смещение зубчатого венца и общая линия цепи: обе звезды должны располагаться соосно, без бокового перекоса. Если на мопеде установлен нестандартный маятник, двигатель, ступица или колесо, подбор следует выполнять по фактическим размерам прежних деталей.

Количество зубьев влияет на передаточное отношение, поэтому сочетание 14/36 следует сохранять, когда требуется повторить текущую конфигурацию привода. Длина 108L также должна соответствовать расстоянию между осями и диапазону регулировки заднего колеса. Нельзя ориентироваться только на внешнее сходство звезд: одинаковое число зубьев не подтверждает совпадение шлицев, отверстий и вылета.

Установка и дальнейшее обслуживание

Перед монтажом очистите места посадки и осмотрите крепеж, стопорные детали, вал, ступицу и механизм регулировки натяжения. Звезды устанавливают без перекоса, а резьбовые соединения затягивают способом и моментом, указанными изготовителем мопеда. После сборки нужно выставить заднее колесо, проверить соосность звезд и отрегулировать свободный ход цепи по руководству конкретной модели. Слишком слабое или чрезмерное натяжение ускоряет износ и мешает нормальной работе привода.

Способ соединения цепи и положение соединительного звена проверяют до начала монтажа. После первой поездки полезно повторно проконтролировать натяжение, крепеж и равномерность движения цепи на полном обороте колеса. Регулярная очистка, подходящая смазка и периодическая проверка состояния роликов и зубьев помогают поддерживать плавную передачу усилия. Комплект подходит для планового восстановления привода Delta при точном совпадении всех перечисленных параметров и посадочных размеров.
