Комплект звезд и цепи Delta 420: 14T/41T, 112L YF

Комплект трансмиссии Delta 420 с цепью 112L

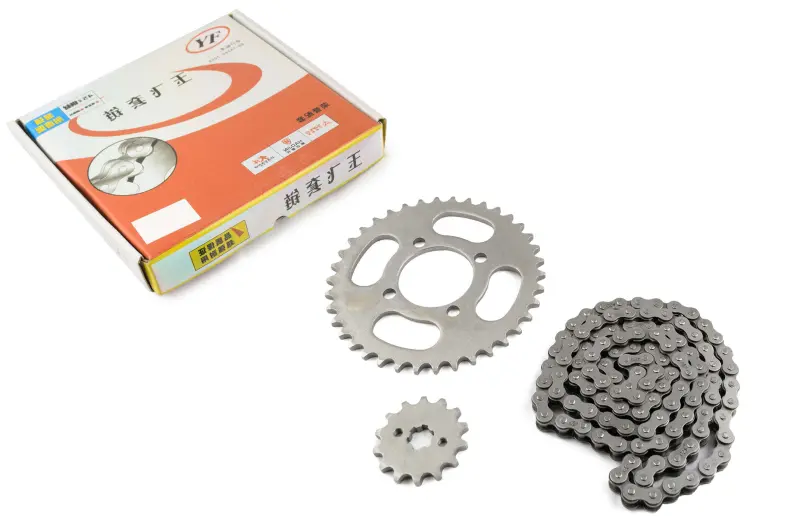

Комплект предназначен для обслуживания цепного привода мопеда Delta соответствующей модификации. В него входят ведущая звезда на 14 зубьев, ведомая звезда на 41 зуб и приводная цепь типоразмера 420 длиной 112 звеньев. Такой набор позволяет заменить основные взаимодействующие детали привода за одно обслуживание, когда старая цепь и зубья звезд уже изношены либо установленная передача не соответствует этим параметрам.

Состав и назначение

Ведущая звезда получает вращение от выходного вала трансмиссии, цепь передает его на ведомую звезду, а та приводит заднее колесо. Число зубьев 14T и 41T определяет передаточное отношение этой пары, поэтому при подборе необходимо сверять оба значения, а не только типоразмер цепи. Обозначение 420 относится к размерной серии цепи и звезд: детали другого стандарта нельзя считать подходящими только потому, что у них совпадает количество зубьев или звеньев.

Цепь имеет 112 звеньев. Эту величину следует сопоставить с длиной ранее установленной цепи и компоновкой конкретного мопеда. Возможность регулировки положения заднего колеса не отменяет проверки длины: регулировочный диапазон служит для настройки натяжения, а не для компенсации произвольно выбранного количества звеньев. Комплект рассчитан на совместную работу деталей формата 420, что исключает необходимость отдельно подбирать цепь к заявленным звездам по размерной серии.

Что проверить перед выбором

• Размерную серию: на мопеде должны применяться цепь и звезды формата 420.
• Количество зубьев: ведущая звезда — 14T, ведомая — 41T. Изменение любого из этих значений меняет передаточное отношение.
• Длину цепи: комплектная цепь содержит 112 звеньев; значение сравнивают с требуемой длиной для конкретной конфигурации.
• Посадку ведущей звезды: необходимо сопоставить форму и размеры соединения с выходным валом, а также способ ее фиксации.
• Крепление ведомой звезды: проверяют центральное отверстие, расположение четырех крепежных отверстий и их соответствие ступице.
• Линию привода: после установки обе звезды должны располагаться в одной плоскости, без бокового увода цепи.

Название Delta охватывает технику с различиями по модификациям и установленным ступицам, поэтому одного наименования модели недостаточно для окончательного выбора. Надежнее сопоставить параметры 420, 14T, 41T и 112L со снятыми деталями, а также проверить обе посадки. Особенно внимательно это делают после замены двигателя, заднего колеса, ступицы или других компонентов привода, поскольку фактическая конфигурация мопеда могла измениться.

Замена и первичная настройка

Перед монтажом проверяют состояние выходного вала, крепежа ведомой звезды, ступицы, натяжителей и направляющих поверхностей. Новые детали устанавливают без перекоса, крепеж затягивают в порядке и с моментом, предусмотренными документацией мопеда. Затем выставляют положение заднего колеса, регулируют натяжение цепи и контролируют соосность звезд. Цепь не должна быть чрезмерно натянутой или иметь избыточный провис; требуемое значение устанавливают по руководству конкретной модели.

После установки цепь обслуживают подходящим составом и повторно проверяют натяжение после начального пробега. Причиной замены комплекта обычно становятся вытяжка цепи, нестабильное натяжение, поврежденные ролики, заостренные или неравномерно изношенные зубья. Одновременное обновление пары звезд и цепи помогает избежать ситуации, когда новая деталь сразу работает по изношенному профилю старой. Комплект YF 420 14T/41T с цепью 112L подходит для планового восстановления привода только при полном совпадении перечисленных параметров и посадочных мест.
