Комплект звезд трансмиссии Delta 420, 14T/41T

Комплект звезд трансмиссии Delta 420, 14T/41T

Пара предназначена для обслуживания цепного привода мопеда Delta: передняя ведущая звезда на 14 зубьев передает вращение от выходного вала, а задняя ведомая звезда на 41 зуб принимает усилие через приводную цепь и приводит заднее колесо. Обе детали рассчитаны на цепь типоразмера 420. Сочетание 14T/41T задает передаточное отношение примерно 2,93 и подходит для замены комплекта с таким же количеством зубьев без изменения установленной конфигурации привода.

Назначение и конструкция

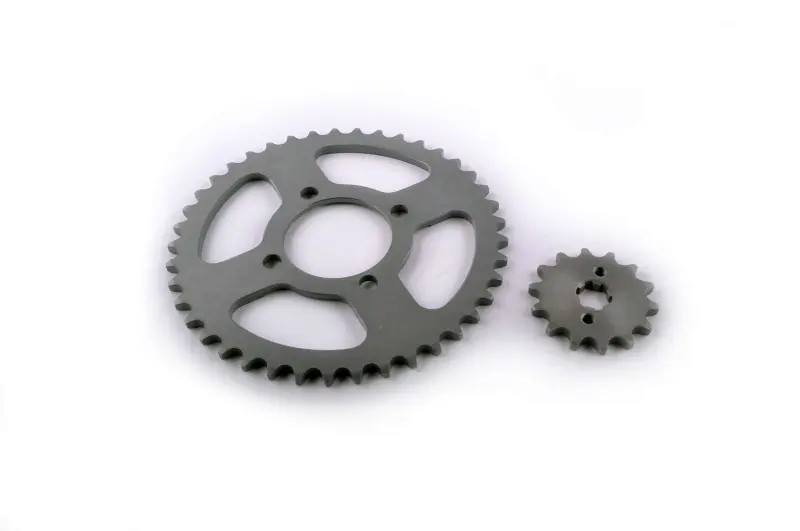

В комплект входят малая ведущая и большая ведомая звезды. Ведущая деталь имеет центральное шлицевое посадочное отверстие и дополнительные отверстия для фиксации. У ведомой звезды предусмотрены центральное отверстие, крепежные отверстия и облегченные вырезы. Такая пара работает совместно: профиль зубьев входит в зацепление со звеньями цепи, а разница в диаметре и количестве зубьев формирует необходимое передаточное отношение между двигателем и задним колесом.

Комплект выбирают для планового ремонта или при появлении признаков износа привода: вытянутой цепи, поврежденных либо заметно сточенных зубьев, неравномерного хода, постороннего шума и необходимости часто корректировать натяжение. Установка двух новых звезд особенно уместна при одновременной замене изношенной цепи. Старая растянутая цепь способна ускорить износ новых зубьев, а новые детали в паре с сильно изношенной цепью не устраняют причину рывков и нестабильного зацепления.

Что проверить перед выбором

• Типоразмер цепи: комплект рассчитан на формат 420; цепь другого размера нельзя сочетать с этими звездами.
• Количество зубьев: ведущая звезда имеет 14 зубьев, ведомая — 41. Если требуется сохранить прежнее передаточное отношение, эти значения должны совпадать со снятыми деталями.
• Посадка ведущей звезды: сравните профиль и размеры шлицевого отверстия, толщину детали, расположение фиксирующих отверстий и вылет относительно вала.
• Крепление ведомой звезды: сопоставьте диаметр центрального отверстия, число и расположение крепежных отверстий, межосевые расстояния и положение зубчатого венца относительно ступицы.
• Модификация мопеда: одного обозначения Delta недостаточно для окончательного подбора, поскольку на технике разных выпусков и исполнений могут применяться отличающиеся посадочные размеры.

Установка и обслуживание

Перед монтажом проверяют состояние выходного вала, ступицы заднего колеса, крепежа, фиксаторов и цепи. Посадочные поверхности очищают, после чего звезды устанавливают без перекоса. Ведущая и ведомая детали должны находиться в одной плоскости: нарушение линии цепи вызывает боковую нагрузку, шум и ускоренное истирание зубьев. Крепеж затягивают способом и моментом, предусмотренными для конкретной модели мопеда.

После сборки регулируют положение заднего колеса и свободный ход цепи по руководству к технике. Слишком слабое натяжение повышает вероятность перескакивания цепи по зубьям, а чрезмерное создает лишнюю нагрузку на привод. Затем колесо прокручивают вручную и проверяют равномерность хода на нескольких участках цепи. После первых поездок полезно повторно проконтролировать натяжение, соосность и крепление звезд.

Комплект Delta 420 14T/41T подойдет для восстановления привода, если совпадают типоразмер цепи, число зубьев и все посадочные параметры. Подбор по снятым деталям и проверка состояния всей передачи помогают получить ровное зацепление и не сокращать срок службы новых компонентов.
