Ось маятника Delta/Active 240×10 мм

Ось маятника Delta/Active 240×10 мм

Ось предназначена для крепления заднего маятника к раме мопеда и подходит для ремонта моделей семейства Delta и Active при совпадении посадочных параметров. Деталь длиной 240 мм и диаметром 10 мм проходит через точки крепления маятника и удерживает его в предусмотренном конструкцией положении. Это один из основных элементов шарнирного соединения задней подвески: относительно оси маятник перемещается при работе амортизаторов, сохраняя связь задней части ходовой с рамой.

Назначение и конструкция

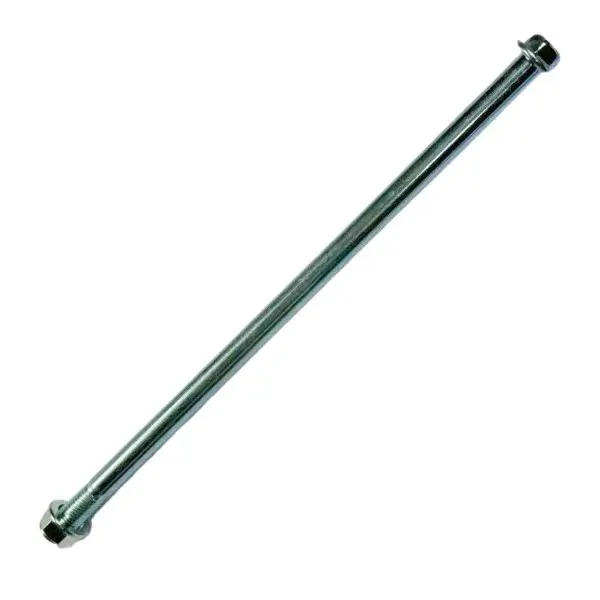

Деталь выполнена в виде длинного прямого стержня. На одном конце находится шестигранная головка, на другом предусмотрена резьбовая часть с гайкой. Такая конфигурация позволяет провести ось через крепления рамы и маятника, а затем зафиксировать соединение. Размер 240×10 мм определяет соответствие отверстиям, втулкам и общей ширине места установки, поэтому ось следует выбирать по фактической конструкции конкретного мопеда, а не только по названию модели.

Исправное соединение должно удерживать маятник без лишнего поперечного перемещения и одновременно не препятствовать его нормальному ходу. Изношенная ось, поврежденное крепление или чрезмерный зазор во втулках могут проявляться люфтом задней подвески. При такой неисправности проверяют все сопряженные детали: сама ось не устраняет износ втулок, шайб или посадочных отверстий, если причина находится в них.

Как правильно подобрать ось

Для Delta и Active встречаются внешне похожие варианты с другим диаметром и другой длиной. Перед заказом измерьте снятую деталь либо посадочное место и убедитесь, что требуются именно длина 240 мм и диаметр 10 мм. Дополнительно сопоставьте форму головки, исполнение резьбового конца, расположение шайб и способ фиксации. Если старую ось погнуло или ее края повреждены, размеры лучше проверять по исправным участкам и по деталям рамы, через которые она проходит.

• Тип детали: ось крепления заднего маятника.
• Назначение: соединение маятника с рамой мопеда.
• Длина: 240 мм.
• Диаметр: 10 мм.
• Применяемость: Delta и Active при полном совпадении посадки.
• Исполнение: прямой стержень с шестигранной головкой и резьбовым креплением на противоположном конце.

Когда требуется замена

Ось проверяют при появлении бокового люфта маятника, после удара по задней части ходовой, при обнаружении деформации стержня или повреждения резьбового участка. Осмотр также уместен во время переборки задней подвески и замены втулок. Новую деталь устанавливают, если старая ось не обеспечивает правильную посадку, не проходит через втулки без перекоса либо не позволяет надежно затянуть крепление.

Рекомендации по установке

Перед разборкой заднюю часть мопеда надежно вывешивают, чтобы снять нагрузку с маятника. После извлечения старой оси очищают посадочные отверстия и осматривают втулки, шайбы, крепления рамы и резьбу гайки. Новая ось должна проходить соосно, без ударной запрессовки и принудительного перекоса деталей. Крепеж затягивают в соответствии с руководством конкретного мопеда, поскольку требуемое усилие зависит от конструкции соединения.

После сборки проверьте свободный ход маятника, отсутствие бокового люфта и правильное положение всех шайб и втулок. Ось 240×10 мм подходит для планового восстановления подвески Delta или Active только тогда, когда эти параметры и конфигурация концов совпадают со штатной деталью. Такая проверка до монтажа помогает избежать несовместимости с близкими по внешнему виду версиями.
