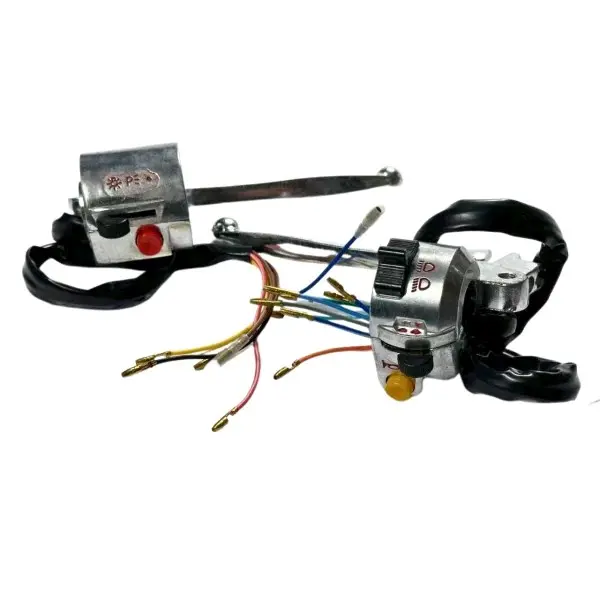

Переключатели руля Delta с рычагами, хром, пара

Переключатели руля Delta с рычагами, хром, пара

Комплект предназначен для ремонта органов управления мопеда Delta и объединяет левый и правый блоки кнопок с рычагами. Такое исполнение позволяет заменить расположенные по обеим сторонам руля детали одним комплектом: восстановить управление освещением, звуковым сигналом и предусмотренными конкретной модификацией мопеда функциями, а также установить исправные рычаги. Корпуса имеют хромированное оформление, соответствующее классическому виду рулевого оборудования Delta.

Блоки работают одновременно как механическая и электрическая часть управления. Рычаги используются для привода сцепления и переднего тормоза в типовой конфигурации мопеда, а кнопки и переключатели передают команды подключенному оборудованию. От каждого корпуса выведены отдельные разноцветные провода с наконечниками. Перед монтажом необходимо сопоставить их назначение со схемой именно вашего мопеда: одинаковый цвет провода у деталей разных выпусков не всегда означает одинаковое подключение.

Конструкция комплекта

• Левый и правый блоки. Пара рассчитана на установку с двух сторон руля и подходит для комплексного восстановления управления.
• Два рычага. Блоки поставляются вместе с установленными рычагами, поэтому при подборе нужно учитывать не только кнопки, но и конфигурацию приводов сцепления и тормоза.
• Проводные выводы с наконечниками. Раздельные контакты позволяют подключить функции согласно штатной схеме мопеда, но требуют точного сопоставления каждого соединения.
• Хромированное оформление. Светлая отделка корпусов сочетается с металлическими деталями руля и сохраняет характерный внешний вид Delta.
• Раздельные органы управления. На корпусах размещены переключатели и цветные кнопки для функций, распределенных между левой и правой сторонами.

Что проверить при подборе

Название Delta охватывает несколько исполнений мопедов, а рулевые переключатели могут различаться посадкой, креплением, резьбой под зеркало, расположением рычагов и набором контактов. Сравните комплект со снятыми деталями до установки. В первую очередь проверьте диаметр участка руля, форму и способ стягивания корпусов, расположение крепежа, сторону каждого блока и свободное место рядом с рукоятками.

Отдельно сопоставьте рычаги и механические приводы. Значение имеют форма рычага, положение оси, посадка наконечника троса и наличие регулировочных деталей. Рычаг должен двигаться без заедания, не касаться соседних деталей и обеспечивать требуемый ход привода. Если на мопеде зеркала устанавливаются в основания блоков, заранее проверьте наличие посадочного места, направление и размер резьбы: у деталей для семейства Delta встречаются разные варианты.

Для электрической части сравните количество проводов, тип наконечников, длину выводов и назначение кнопок. Ориентироваться только на общий вид корпуса или цвета проводов недостаточно. Новый комплект должен соответствовать штатной схеме, фактическому набору оборудования и расположению соединений на мопеде. Если старые разъемы ранее переделывались, сначала восстановите назначение контактов, а затем выполняйте подключение.

Установка и проверка

Перед разборкой отключите питание мопеда и зафиксируйте расположение старых соединений. Демонтируйте блоки без натяжения проводки и проверьте состояние руля, тросов, наконечников и ответных контактов. Корпуса следует устанавливать ровно, без перекоса и чрезмерного затягивания крепежа. Проводные выводы прокладывают с запасом на полный поворот руля, защищая их от защемления, острых кромок и контакта с нагревающимися деталями.

После подключения последовательно проверьте каждую кнопку и каждый режим переключателей. Затем убедитесь в свободном ходе и возврате обоих рычагов, правильной работе сцепления и переднего тормоза, отсутствии натяжения проводов при повороте руля в обе стороны. Финальную регулировку тросов выполняют по требованиям конкретной модели мопеда.

Комплект подходит для ремонта после повреждения корпусов, износа кнопок или рычагов, нарушения контактов и неудачной переделки рулевой проводки. Точное сравнение посадки, механических приводов и соединений помогает установить переключатели без лишних доработок и вернуть удобное управление основными функциями мопеда Delta.
