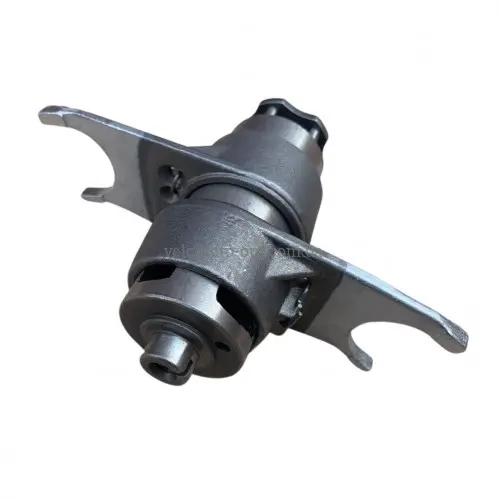

Копирный вал переключения передач Delta с вилками

Копирный вал переключения передач Delta с вилками

Деталь предназначена для механизма выбора передач в коробке мопеда Delta. При воздействии на рычаг переключения привод поворачивает копирный вал, а его профилированные канавки задают перемещение вилок. Вилки направляют связанные с ними детали коробки вдоль валов и переводят механизм из одного положения в другое. Такая схема обеспечивает последовательный выбор нейтрали и передач, поэтому состояние канавок, вилок и посадочных участков непосредственно влияет на полноту их включения.

В этой позиции копирный вал объединен с вилками в сборе. Такой формат удобен при ремонте, когда дефект затрагивает не одну отдельную деталь, а сопряженную пару: канавки барабана и участки вилок, которые по ним перемещаются. Совместная замена позволяет восстановить штатную геометрию взаимодействия без подбора вилок к изношенному валу. Товар относится к внутренним деталям трансмиссии и устанавливается не снаружи двигателя, а при разборке коробки передач.

Когда требуется проверка и замена

Копирный вал и вилки осматривают при затрудненном выборе передачи, неполном включении, самопроизвольном выходе из выбранного положения либо нетипично тугом ходе механизма. Эти проявления сами по себе не указывают только на одну причину: одновременно проверяют привод от педали, фиксатор положений, шестерни, муфты, направляющие и состояние масла. Решение о замене принимают после разборки и дефектовки деталей коробки.

• На профилированных канавках не должно быть повреждений, задиров и выраженной выработки, мешающей плавному прохождению направляющих участков вилок.
• Вилки проверяют на изгиб, повреждение и износ контактных поверхностей; их движение по направляющим должно оставаться свободным, без подклинивания.
• Посадочные участки вала и сопряженные опоры сравнивают со штатной деталью и требованиями ремонтной документации конкретного двигателя.
• После сборки контролируют последовательное включение всех предусмотренных положений до окончательного закрытия картера.

Как подобрать деталь

Обозначение Delta описывает семейство мопедов, но внутри него встречаются разные исполнения двигателей и коробок. Перед покупкой сравните снятый механизм с новым по общей компоновке, длине и диаметрам посадочных участков, форме обоих концов вала, расположению канавок, количеству и геометрии вилок. Отдельно проверьте точки опоры, способ фиксации и взаимное положение вилок относительно барабана. Если старая деталь уже разобрана, сохраните порядок шайб и других сопряженных деталей либо сверяйтесь со схемой именно вашего двигателя.

Не следует выбирать этот комплект только по внешнему названию мопеда или предполагаемому объему двигателя. Надежная проверка совместимости — совпадение конструкции со снятым механизмом и данными руководства по ремонту. Точные размеры этой позиции не заявлены, поэтому их необходимо измерить до установки, особенно если двигатель ранее менялся или ремонтировался деталями другой модификации.

Установка и контроль

Монтаж выполняют при разобранной коробке передач. Вилки устанавливают в предназначенные для них канавки сопряженных деталей, а их направляющие участки — в соответствующие дорожки копирного вала. Перед окончательной сборкой все поверхности очищают, осматривают опоры и направляющие, применяют предусмотренную для двигателя смазку и вручную проверяют ход механизма. Вал должен поворачиваться без заеданий, вилки — перемещаться по своим траекториям, а выбранные положения — включаться последовательно.

Комплект подходит для целевого восстановления механизма переключения Delta, когда конфигурация полностью совпадает с демонтированной деталью. Точная сверка перед монтажом помогает избежать повторной разборки двигателя и повреждения сопряженных частей коробки.
