Бендикс электростартера Honda TACT AF16

Бендикс электростартера Honda TACT AF16

Деталь предназначена для пускового привода 50-кубового двухтактного скутера Honda TACT в модификации AF16 (Tact Full Mark SA50M). Бендикс связывает электростартер с механизмом запуска двигателя: во время прокрутки он передает вращение через зубчатое зацепление, а после запуска допускает разобщение привода. Такая схема позволяет стартеру раскрутить двигатель и не заставляет его ротор вращаться с оборотами уже работающего мотора.

Назначение и конструкция

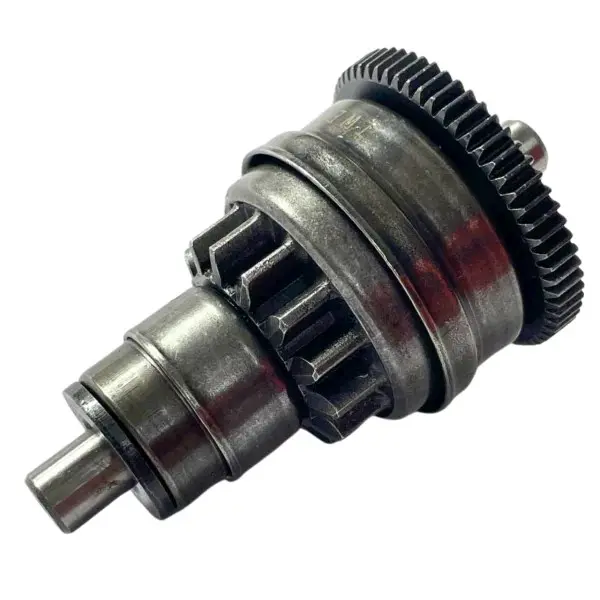

Бендикс выполнен как сборка с валом, шестернями разного диаметра и цилиндрическим корпусом обгонной муфты. Зубчатые венцы участвуют в передаче вращения, вал задает положение детали в посадочных опорах, а муфта работает в одном направлении передачи момента. Когда двигатель начинает вращаться быстрее стартера, привод переходит в режим свободного хода и прекращает обратную передачу вращения на стартер.

От состояния этой сборки зависит само зацепление при запуске. Если муфта проскальзывает, зубья изношены или вал установлен с перекосом, электростартер может вращаться без уверенной прокрутки двигателя. Возможны также повторные попытки зацепления, металлические щелчки либо кратковременный запуск только после нескольких нажатий. Эти признаки служат поводом проверить не только бендикс, но и сопряженные шестерни, посадочные опоры и сам электростартер.

Что проверить при подборе

Обозначение AF16 — основной критерий совместимости этой позиции. У семейства Honda TACT существуют другие модификации, а внешнее сходство стартерных приводов не подтверждает одинаковую посадку. Перед покупкой полезно снять старую деталь или получить доступ к ней и сопоставить все параметры, влияющие на монтаж:

• код модификации скутера и исполнение пускового механизма;
• количество зубьев на большой и малой шестернях;
• общую длину сборки, диаметры посадочных концов и корпуса;
• расположение шестерен, упорных буртиков, колец и торцевых выступов;
• профиль зубьев и положение детали относительно ответных шестерен.

Сравнивать нужно весь набор признаков, а не только название модели. Это особенно важно после прежнего ремонта: на скутере могли оставить корпус одной модификации или установить детали пускового механизма другого исполнения. Если размеры старого бендикса отличаются, новую сборку нельзя подгонять ударом, стачиванием зубьев или изменением посадочных мест.

Замена и проверка после монтажа

До установки очищают посадочную зону, оценивают состояние зубьев ответных шестерен и проверяют, нет ли заметного люфта или повреждения опор. Новый бендикс должен занимать штатное положение без перекоса и принудительного зажатия. Обгонную муфту проверяют на передачу вращения в приводном направлении и свободный ход в обратном; конкретное направление определяют по расположению детали в механизме AF16. Тип смазочного состава и точки его нанесения выбирают по сервисной документации скутера.

После сборки выполняют несколько коротких запусков. Ровная прокрутка без проскальзывания, ударов и постороннего шума указывает на правильное положение шестерен. Если стартер продолжает вращаться вхолостую, диагностику следует продолжить: причиной могут быть ответные зубья, изношенные опоры, недостаточная скорость стартера или другие детали системы запуска. Этот бендикс выбирают для ремонта Honda TACT AF16, когда требуется восстановить механическую передачу вращения от электростартера к двигателю и сохранить корректное разобщение после запуска.
