Корзина сцепления Alpha/Delta для механического сцепления, в сборе

Корзина сцепления Alpha/Delta для механического привода

Комплектная корзина предназначена для ремонта сцепления мопедов семейств Alpha и Delta с механическим управлением. Она размещается в трансмиссии двигателя и участвует в передаче крутящего момента от первичного привода к коробке передач. Пока пакет дисков сжат, вращение проходит через корзину и центральную ступицу; при нажатии рычага сцепления диски разгружаются, связь двигателя с трансмиссией временно размыкается. Благодаря этому мопед может плавно трогаться, останавливаться при работающем двигателе и переключать передачи без постоянной нагрузки на шестерни.

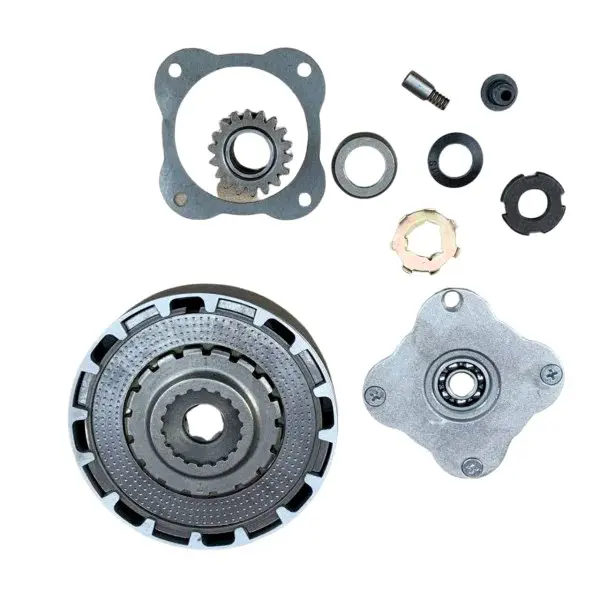

Позиция выполнена в сборе, поэтому подходит для комплексного восстановления механизма, когда изношены не только фрикционные диски, но и сама корзина либо сопряженные детали. Конструкция включает круглую корзину с пакетом дисков, центральную шлицевую часть, зубчатый привод и прижимную часть с опорным подшипником. Такой формат особенно уместен после длительной эксплуатации, перегрева или повреждения посадочных поверхностей, когда замена отдельных дисков уже не устраняет люфт, шум или нестабильное включение.

Как работает и когда требуется проверка

Исправная корзина удерживает диски в заданном положении и позволяет им равномерно сжиматься и расходиться. Износ пазов корзины, шлицев, зубьев, подшипника или посадочных мест способен проявляться рывками при старте, затрудненным выключением сцепления, посторонним звуком, пробуксовкой под нагрузкой либо стремлением мопеда двигаться при выжатом рычаге. Эти признаки не всегда означают, что менять нужно весь комплект: похожее поведение бывает при неправильной регулировке троса или неисправности других деталей сцепления. Перед разборкой проверяют свободный ход рычага, состояние привода и регулировку, а после вскрытия оценивают корзину вместе с дисками, ступицей, шестернями и механизмом выжима.

Что сравнить перед покупкой

• Тип управления: эта версия рассчитана на механическое сцепление; с полуавтоматическим вариантом ее смешивать нельзя.
• Модификацию двигателя: обозначения Alpha и Delta объединяют технику с разными исполнениями моторов, поэтому одного названия мопеда недостаточно.
• Посадку на вал: сравните профиль и диаметр центрального шлицевого отверстия со снятой корзиной.
• Зубчатую часть: проверьте наружный диаметр шестерни, число и форму зубьев, а также ее положение относительно корпуса.
• Пакет дисков: сопоставьте количество, порядок и габариты дисков, форму наружных выступов и внутренней ступицы.
• Прижим и фиксацию: должны совпасть форма прижимной детали, положение подшипника, шайб, гайки и остальных креплений.

Надежнее всего подбирать корзину по точной модели двигателя и по снятому механизму. Если старая деталь уже разобрана, сохраните порядок шайб, стопорных деталей и проставок: одинаковый внешний вид мопеда не гарантирует одинаковую внутреннюю компоновку. Точные размеры, число зубьев и исполнение пакета следует сверить до начала монтажа.

Установка и настройка

Монтаж выполняют на остановленном и остывшем двигателе в соответствии с ремонтной документацией конкретной модификации. Посадочные поверхности очищают, сопряженные шестерни и вал осматривают на выработку, а крепеж затягивают в предусмотренной последовательности и с установленным для двигателя моментом. Корзина должна садиться без перекоса и принудительного забивания; несовпадение шлицев или зубчатого зацепления указывает на неверный вариант детали либо неправильное положение при сборке.

После закрытия корпуса подключают и регулируют трос механического сцепления, оставляя свободный ход рычага по руководству мопеда. До поездки проверяют выключение и включение сцепления на устойчиво установленной технике: передачи должны включаться без самопроизвольного движения и необычного шума. Повторная проверка крепления, регулировки и герметичности после пробного запуска помогает вовремя заметить ошибку сборки и сохранить исправность соседних деталей трансмиссии.
