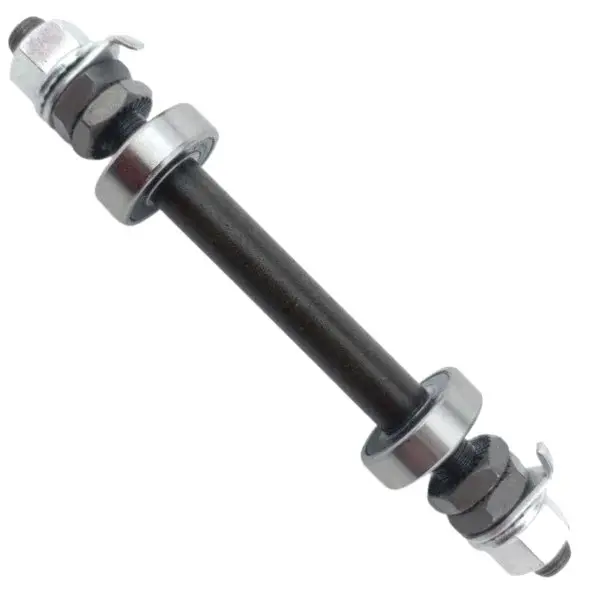

Ось передней втулки Shunfeng 6000, 3/8 × 140 мм, на промподшипниках

Передняя ось втулки Shunfeng 6000, 3/8 × 140 мм

Эта ось предназначена для ремонта или сборки передней велосипедной втулки на промышленных подшипниках типоразмера 6000. Она проходит через центр втулки, задает положение колеса относительно вилки и служит опорой, вокруг которой вращается корпус втулки. Формат 3/8 × 140 мм позволяет сразу сузить подбор, однако устанавливать деталь следует только после проверки всей геометрии существующей втулки и способа крепления колеса.

Конструкция рассчитана на гайковую фиксацию в дропаутах вилки. Ось имеет резьбовые окончания; сборка также включает подшипники, прижимные и дистанционные детали, шайбы и гайки. Такой вариант применяют во втулках, где вращение корпуса обеспечивают картриджные подшипники 6000. Это не быстросъемный эксцентрик и не ось для втулки на насыпных шариках: способ установки, посадки и набор боковых деталей у этих систем различаются.

Что проверить при подборе

• Назначение: деталь рассчитана именно на переднее колесо; задняя втулка имеет другую компоновку и обычно требует оси иной длины.
• Размер: требуемый формат должен составлять 3/8 × 140 мм. Сверьте не только общую длину, но и рабочую длину между наружными деталями втулки.
• Подшипники: втулка должна быть построена под промышленные подшипники 6000. Один лишь близкий наружный вид не подтверждает одинаковую посадку.
• Крепление: эта версия фиксируется гайками. Убедитесь, что дропауты вилки рассчитаны на такую ось, а резьбовые участки достаточно выступают для штатных шайб и гаек.
• Боковая сборка: сравните расположение, количество и толщину дистанционных деталей с разобранной втулкой. От этого зависит положение колеса по центру вилки и отсутствие бокового зажатия подшипников.

Замена оси требуется, когда стержень погнут, резьба повреждена или колесо невозможно правильно зафиксировать после обслуживания. Люфт, шум либо тугое вращение сами по себе не всегда указывают только на ось: при разборке необходимо проверить посадочные места во втулке, состояние обоих подшипников, гаек и шайб. Если корпус втулки или посадка подшипника изношены, одной новой оси может быть недостаточно.

Установка и контроль после сборки

Перед разборкой стоит зафиксировать порядок боковых деталей с каждой стороны. Ось устанавливают без перекоса, а подшипники и дистанционные детали размещают в той же последовательности, которую предусматривает конструкция втулки. Для запрессовки используют подходящую оправку: удары по оси или передача усилия через неподходящую часть подшипника могут повредить посадку. Гайки затягивают равномерно, удерживая колесо по центру вилки.

После монтажа поднимите переднее колесо и проверьте его вращение. Оно должно идти свободно, без заметного бокового люфта, заеданий и смещения относительно вилки. Затем проконтролируйте надежность гайкового крепления и работу тормоза, поскольку положение обода или ротора зависит от точной центровки колеса. Если размеры старой оси, схема втулки или порядок проставок отличаются, эту модель устанавливать не следует: совпадение обозначений 6000 и 140 мм еще не заменяет полной проверки совместимости.

Ось Shunfeng подходит для планового ремонта передней втулки и восстановления гайкового крепления колеса при точном соответствии размеров. Для уверенного выбора подготовьте снятую ось и втулку либо их точные замеры — так можно сопоставить посадку подшипников, общую длину, резьбовые участки и боковую компоновку до начала сборки.
